Промышленный 3д сканер

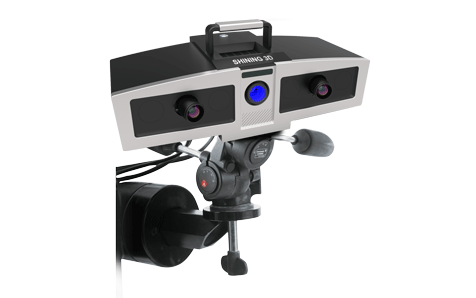

Промышленный 3д сканер для метрологии и производства shining 3d Optiscan 3M


Высокая точность, 0,007 мм для однократной точности сканирования
Оптимизация опорных точек, общая точность может достигать 0,1 мм / м
Измерение точности производится в соответствии с немецким стандартом инспекции VDI / VDE2634

Информация о качестве

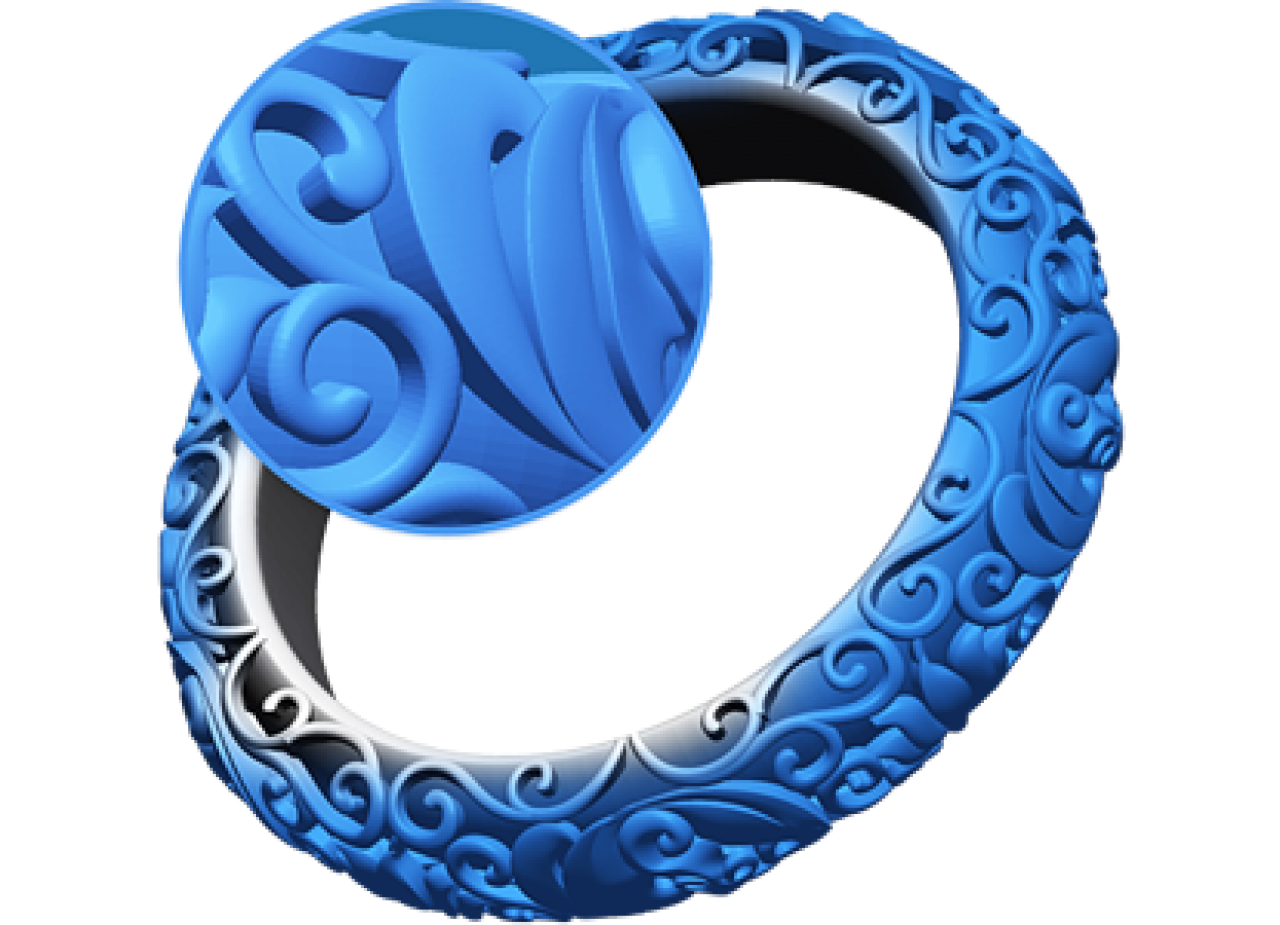

3,0 мегапиксельные камеры предоставляют вам данные с высоким разрешением с изысканными деталями.

Высокоскоростное сканирование, менее 2 секунд для одиночного сканирования
Для сканирования мелких деталей требуется всего несколько минут
Требуется около 30 минут для сканирования объекта длиной 1 метр (это varis для разных операторов)

Регулируемые диапазоны сканирования
Доступны 3 набора диапазонов сканирования
Свободно регулируемый
Более подходящий и более подходящий

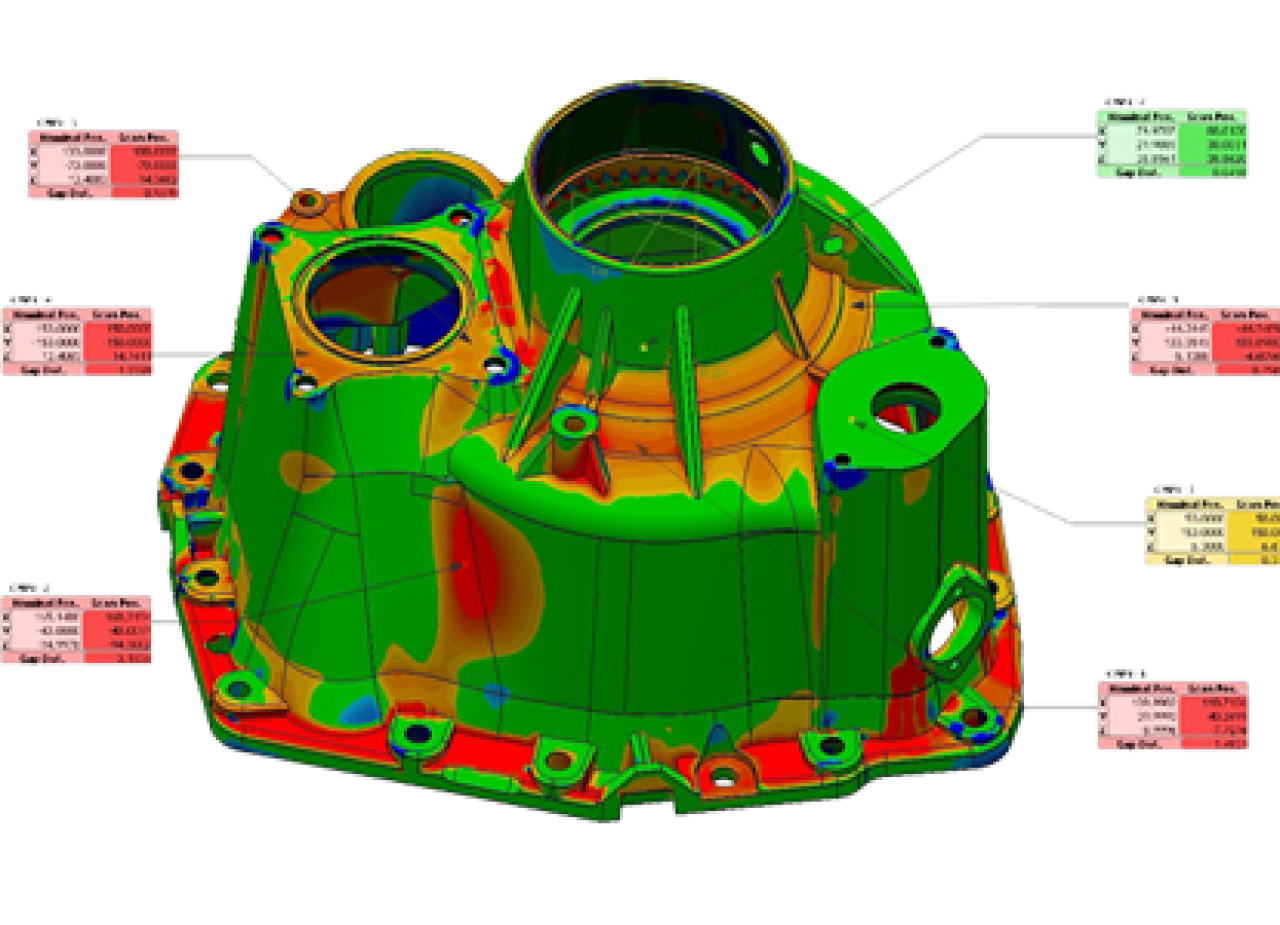

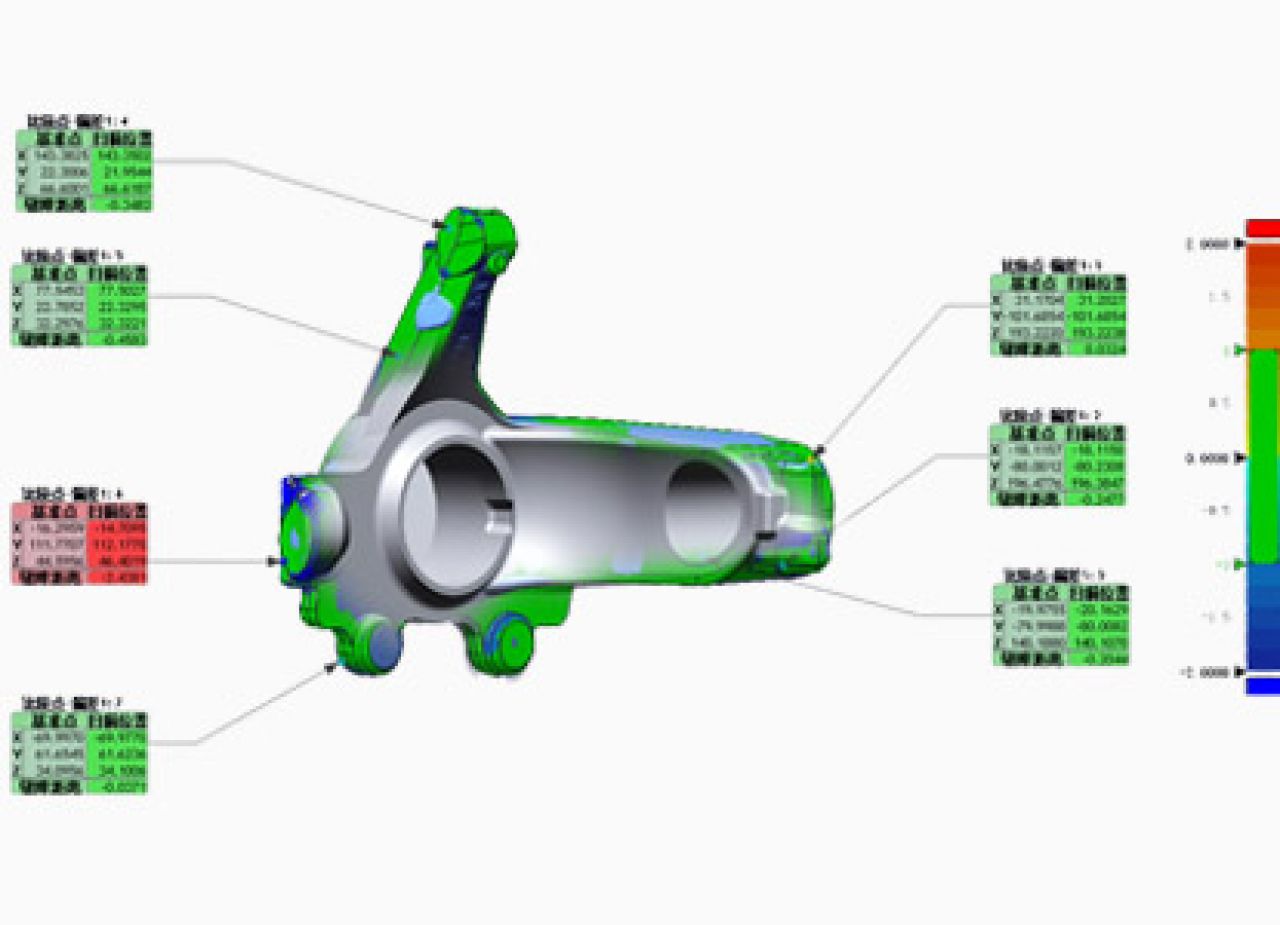

Подходит для сканирования объектов со сложными поверхностями, общей проверки и измерения мягких объектов

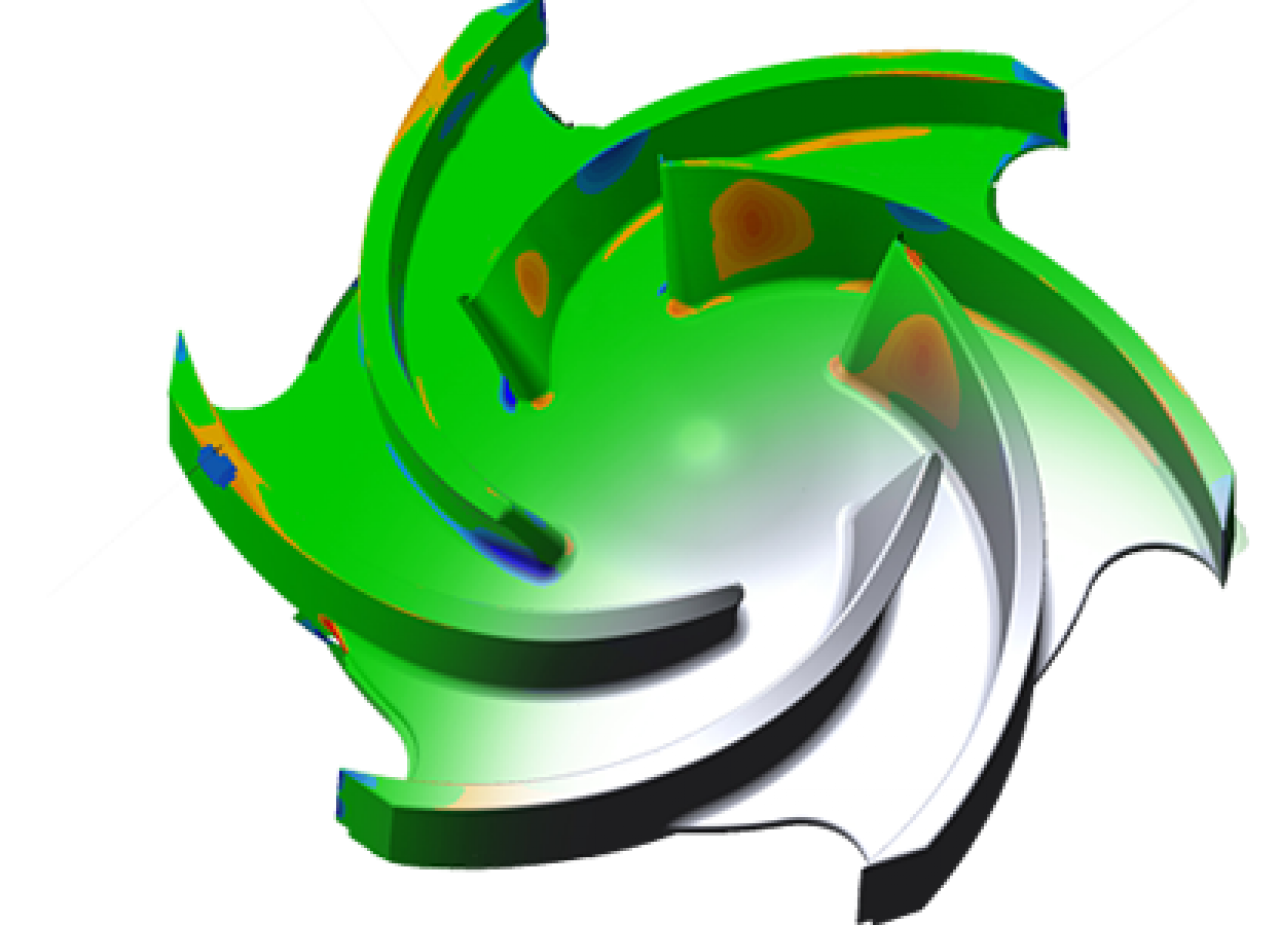

Бесконтактное 3D-сканирование может применяться в сложных компонентах, таких как измерение и осмотр лопаток турбины, потребляющее около 10% общего времени, необходимого для традиционной системы CMM. Можно проводить не только более быструю, но и полную проверку и измерение размеров.

3D-зонд
• Совместимость с OptimScan-3M / 5M
• Легко измерять положение, при котором бесконтактное сканирование недоступно, например, очень глубокие отверстия
• Оптическая технология измерения CMM
• Беспроводная Bluetooth-передача
• Легкий и портативный дизайн



Модель Shining Optiscan 3M
Точность 1 скана 0,007-0,025 мм
Точность объема 0.1 мм/1м
Скорость 1 скана
Расстояние точек 0.048-0.192 мм
Область 1 скана  100*75мм/200*150/400*300 мм
 Глубина сканирования 100-400мм
Разрешение камеры 3.0 MP*2
Источник света Синий свет (LED)
Сопостовление сканов Автоматическое или ручное
Требования к ПК CPU: Intel core i7 3770 or better
Display card: NVIDIA GeForce GT 670 or better
Memory : 8G DDR3 1600 or better
Формат данных на выходе STL, ASC, DGM, OBJ
Операционная система windows 7, windows 10, 64-bit
Рабочая температура 0-45 градусов
Мощность 110 v / 220 v, 1250 w
