Shining RobotScan E0505 промышленный метрологический сканер

3Д сканирование для промышленности, метрология

Наш Хаб является официальным представителем компании Shining 3D в РБ.

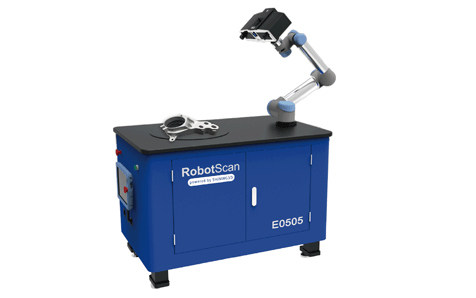

Автоматическое 3D-сканирование Shining  RobotScan E0505
Интеллектуальная роботизированная 3D-система робота SHINING3D, RobotScan, объединяет технологию высокоточного промышленного 3D-сканирования с голубым светом с уникальной интеллектуальной технологией контроля для завершения всего процесса сканирования «одним нажатием», что значительно улучшает эффективность контроля.

Основные применения

Провести массовый контроль измеряемых деталей:
• Отчет о выходе для проверки качества деталей.
• Вывести отклонение по всей области или выделенной области, отклонение может быть импортировано в стороннее программное обеспечение, робот предоставляет данные в режиме реального времени для доработки деталей которые не соответствуют.

Полноразмерный осмотр

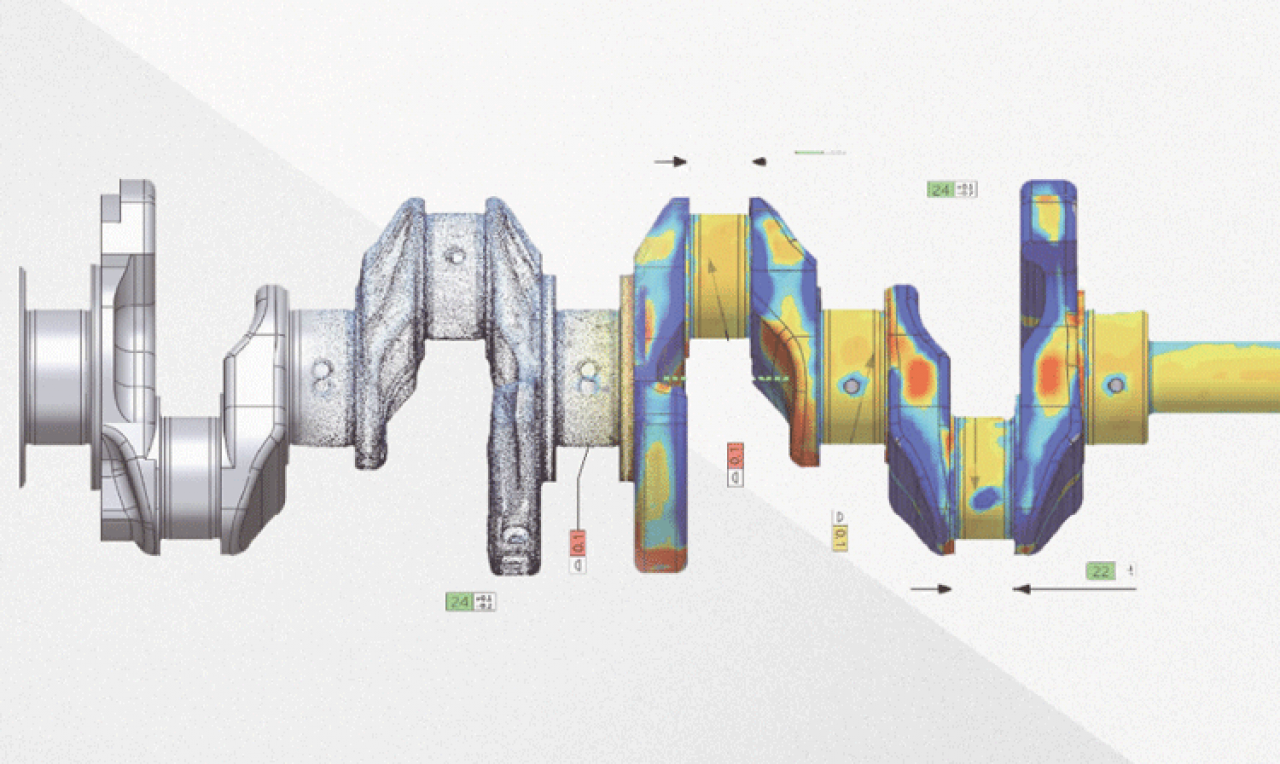

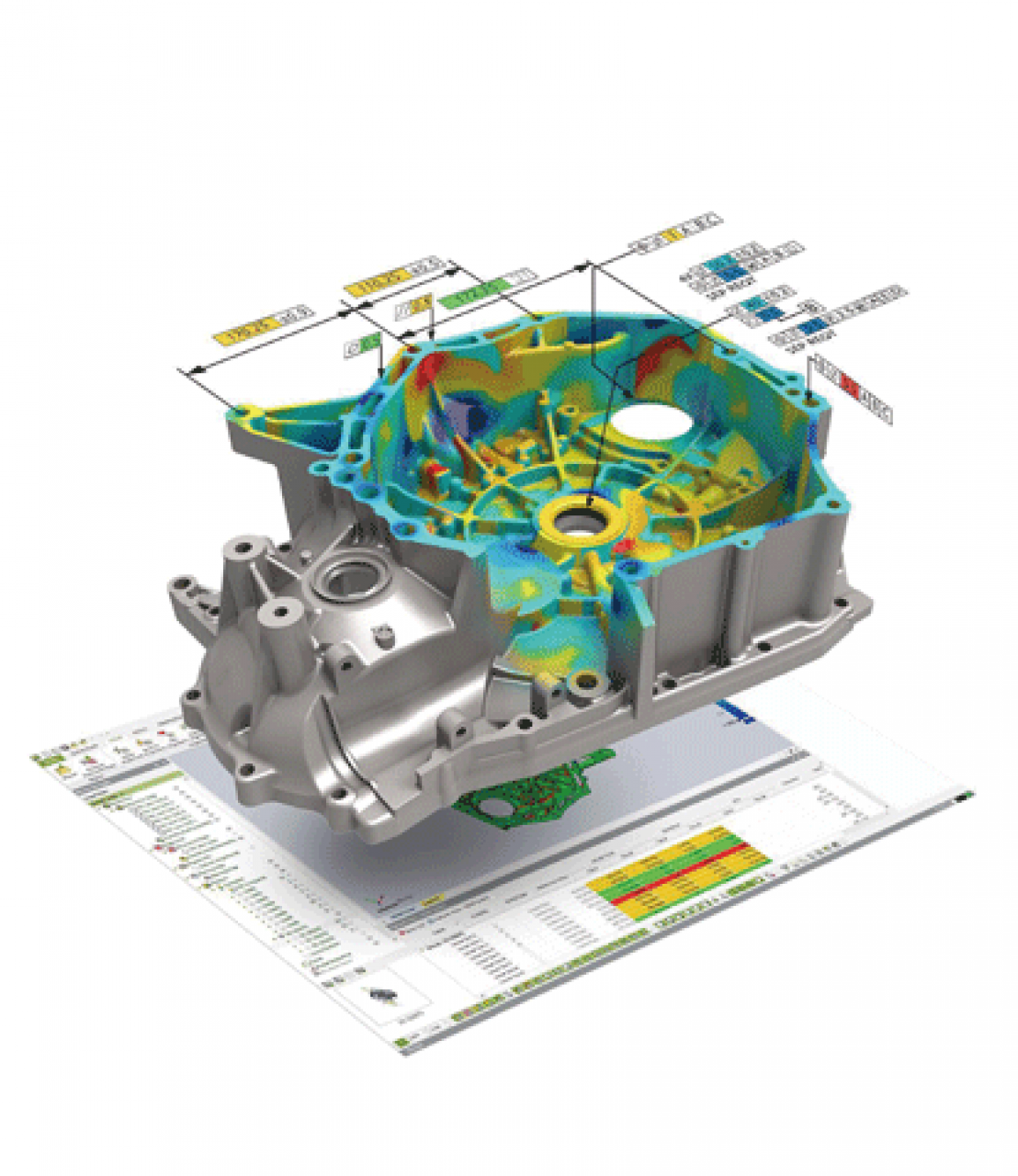

Получите полные данные облака точек через 3D-сканирование, таким образом сделав тепловую карту отклонений измеряемой детали от 3д модели.
Массовая автоматическая инспекция
Проведите массовую автоматическую проверку после того, как одна и та же заготовка запрограммирована один раз.
Быстрая скорость измерения и широкий диапазон применений
Единая скорость измерения может достигать 0,3 секунды и может сканировать темные и отражающие объекты без применения матирующего спрея для сканирования.
Технология Blue Light
Применяет технологию 3D-сканирования голубого света, которая может эффективно предотвращать отражение металла, чтобы улучшить качество сканирования.
Высокая безопасность
Система оснащена оптимальным роботом с чрезвычайно высокой защитой.
Высокая адаптивность к среде
Система компактна, занимает небольшую площадь.

Технические характеристики

Модель RobotScan E0505
Точность 1 скана 0,015 мм
Скорость 1 скана <1,5 сек
Расстояние точек 0.16мм
Область 1 скана  400*300 мм
Максимальный диаметр сканирования 500 мм
Радиус работы руки 850 мм
Сопостовление сканов Автоматическое
Датчик сбора данных  Высокоскоростная высокоточная промышленная камера 5 МП
Решетчатый генератор высокоскоростной цифровой проектор синего цвета
Формат данных на выходе STL, ASC, DGM, OBJ
Операционная система windows 7, windows 10, 64-bit
Габариты 2200 x 2800 x 1850 mm
Мощность 110 v / 220 v, 1250 w

  Работа 3д сканера
