Элайнеры: исправление прикуса



Изготовление прозрачного Элайнеров(Aligners) и ретейнеров(Retainers) с помощью напечатанных 3д моделях на 3d принтере  Form 2

Как сделать иправление прикуса с помощью прозрачных капп за 12 рублей - научим у нас в Хабе

Создание прозрачных элайнеров – дорогая услуга, которая не требует небольших первоначальных инвестиций как опыта  практики так и оборудования лаборатории. Планирование лечения этих приборов осуществляется с использованием программного обеспечения САПР, затем каждый подэтап лечения изготовлен путем трехмерной печати модели и формования по этим моделям.

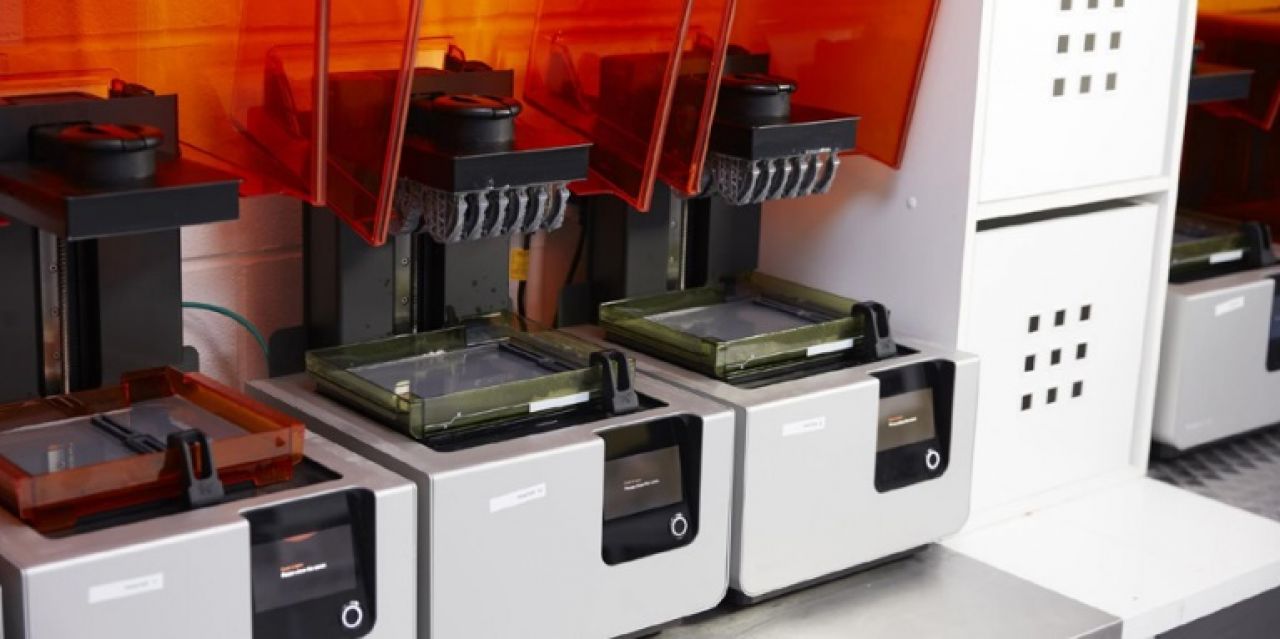

Полный процесс с использованием 3D-принтера Form 2, от начала до конца.

1. Сканирование

Для ортодонтического программного обеспечения САПР требуется цифровой файл для создания четкого элайнера. Сканирование происходит либо напрямую, используя интраоральный сканер, либо косвенно, используя настольный оптический сканер. Если вы не работаете внутри закрытой cad системы, экспортируйте сканирование как файл формата STL.

2. Дизайн

После поучения цифрового изображения импортируйте файлы сканирования в ортодонтическое программное обеспечение CAD и создайте движение зубов для достижения желаемого клинического результата. Обязательно выберите ортодонтическое программное обеспечение CAD, которое предлагает открытый экспорт файлов STL, чтобы обеспечить совместимость с программным обеспечением Formlabs PreForm.

Точные процедуры планирования лечения и дизайна варьируются в зависимости от программного пакета, но обычно следуют описанному ниже документообороту. Подробные рекомендации по планированию и дизайну лечения можно получить у производителя программного обеспечения.

2.1 Импорт

Импортируйте данные сканирования в программное обеспечение.

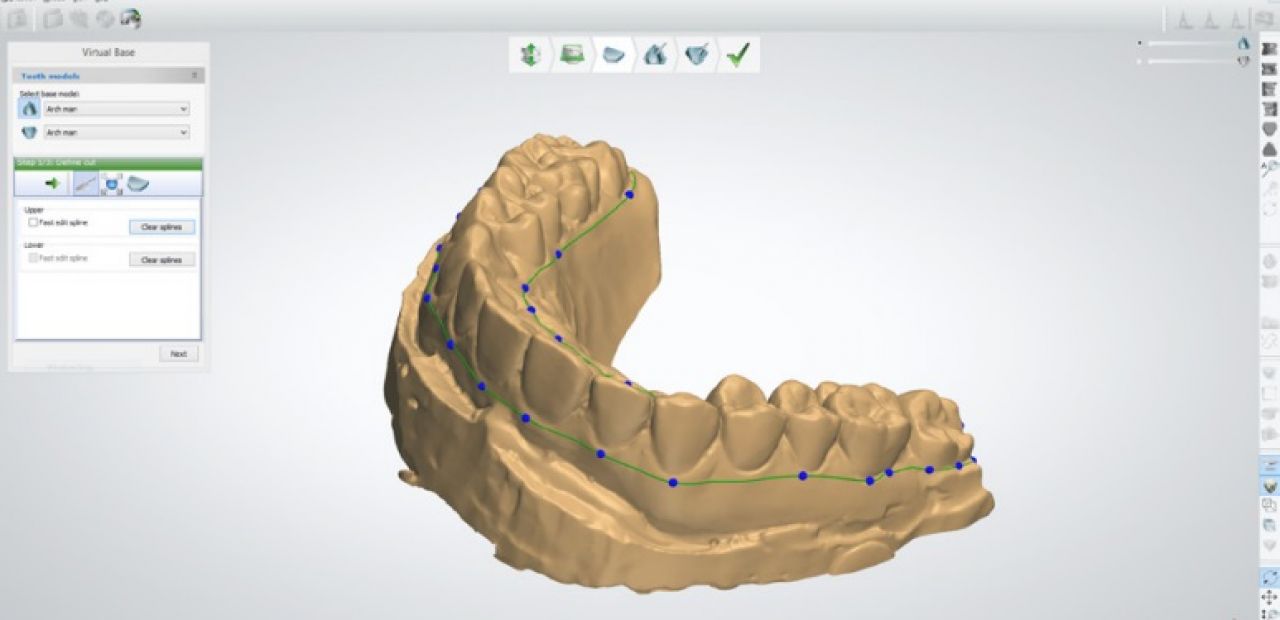

2.2. Постройте модельную базу

В зависимости от качества данных, сканирование может потребоваться немного обрезать ниже края десны. Это может помочь минимизировать размер модели и время печати.

Затем создайте подковную основу для модели. Так как элайнеры обычно разрезают к краю десны зуба пациента, рекомендуется растянуть основание ниже самой низкой точки на краю десны примерно на 2 мм. Хранение высоты основания близко к минимуму поможет сократить время печати и использование материала. Formlabs рекомендует оставить основание на 2 мм ниже минимального края десны. Если более высокое основание является предпочтительным, избегайте удлинения основания до более чем 8-10 мм от края десны, чтобы поддерживать общую высоту модели ниже 19 мм. Это гарантирует, что больший размер модели не растягивает материал термоформования до такой степени, что он станет слишком тонкий.

2.3 Дизайн ортодонтического лечения

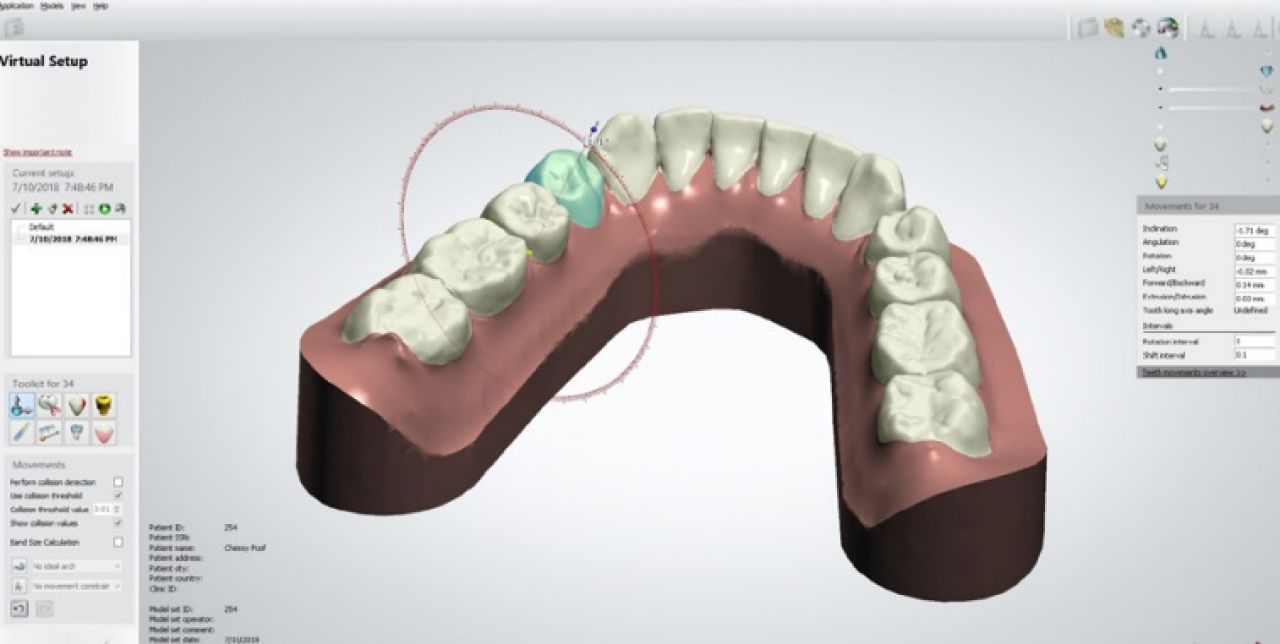

Чтобы разработать ортодонтическое лечение, сначала отрежьте зубы в программном обеспечении, отделив отдельные зубы от полной модели. Затем переместите каждый зуб в конечное положение. Разделите план лечения на отдельные модели, при этом каждая ступень перемещает зубы пациента небольшими шагами. Количество сгенерированных элайнеров зависит от сложности случая.

Какого производителя использовать - уже ваш выбор... на рынке существует множество программ StarSmile, InvisalignInvisalignInvisalign

2.4 Моделирование (опционально)

Для каждой модели из плана лечения  можно улучшить:

  • Улучшение печатаемости
  • Упрощение удаления
  • Добавьте специальные функции, такие как идентификационные теги. Эти шаги являются необязательными и зависят от рабочего процесса и желаемой ориентации печати.

2.4.1  модельная база с фаской

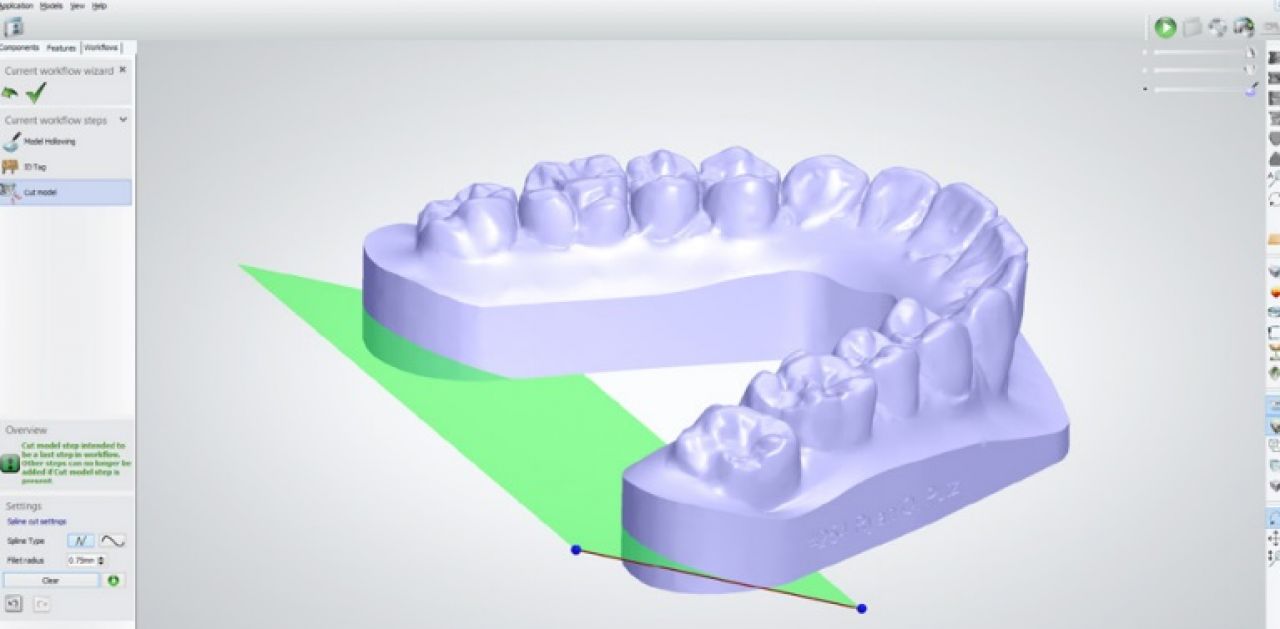

Снятие фаски на базе модели облегчает удаление деталей. Это можно легко сделать в задней части модели с помощью инструмента для резки по плоскости.

Рекомендуется угол фаски 30-45 ° с высотой фаски 2-3 мм, чтобы можно было легко вставить  инструмент для снятия деталей.

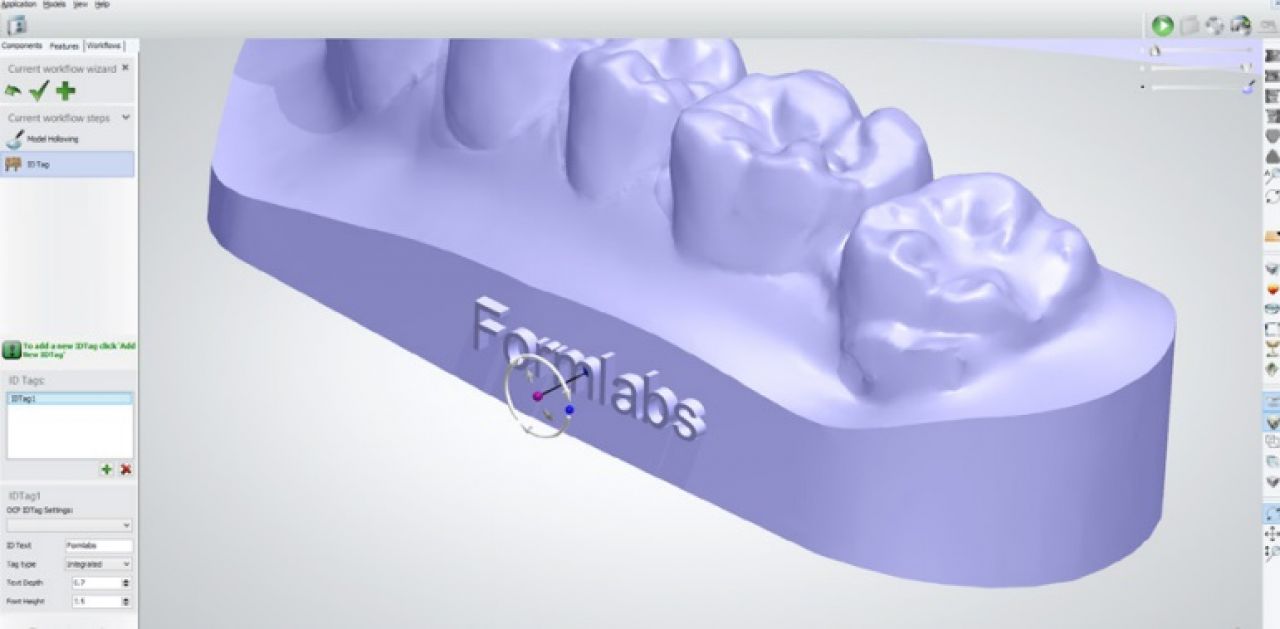

2.4.2 Тэг-идентификационные метки на модели

Типовая идентификационная информация на печатных моделях может быть очень полезна для производства большого количества аппаратов. Номер этапа лечения, идентификационный номер и / или имя пациента могут быть тиснены где-то ниже края десны, за исключением основания модели. Чтобы обеспечить оптимальную печатаемость, поместите рельефную информацию на вертикальную стенку расширенного основания.

Полые против твердых моделей:

Помещение модели может улучшить время печати и снизить удельную стоимость, хотя эта функция доступна только в некоторых ортодонтических программных средствах CAD. Если убрать часть, убедитесь, что толщина стенки не менее 2-3 мм. Formlabs рекомендует печатать твердые модели, чтобы уменьшить сложность после обработки

2.5 Экспортные модели

Экспорт моделей для каждого этапа обработки в формате STL или OBJ.

3. Печать

3.1 Импорт файлов модели в PreForm

Откройте PreForm и импортируйте созданные STL или OBJ-файлы.

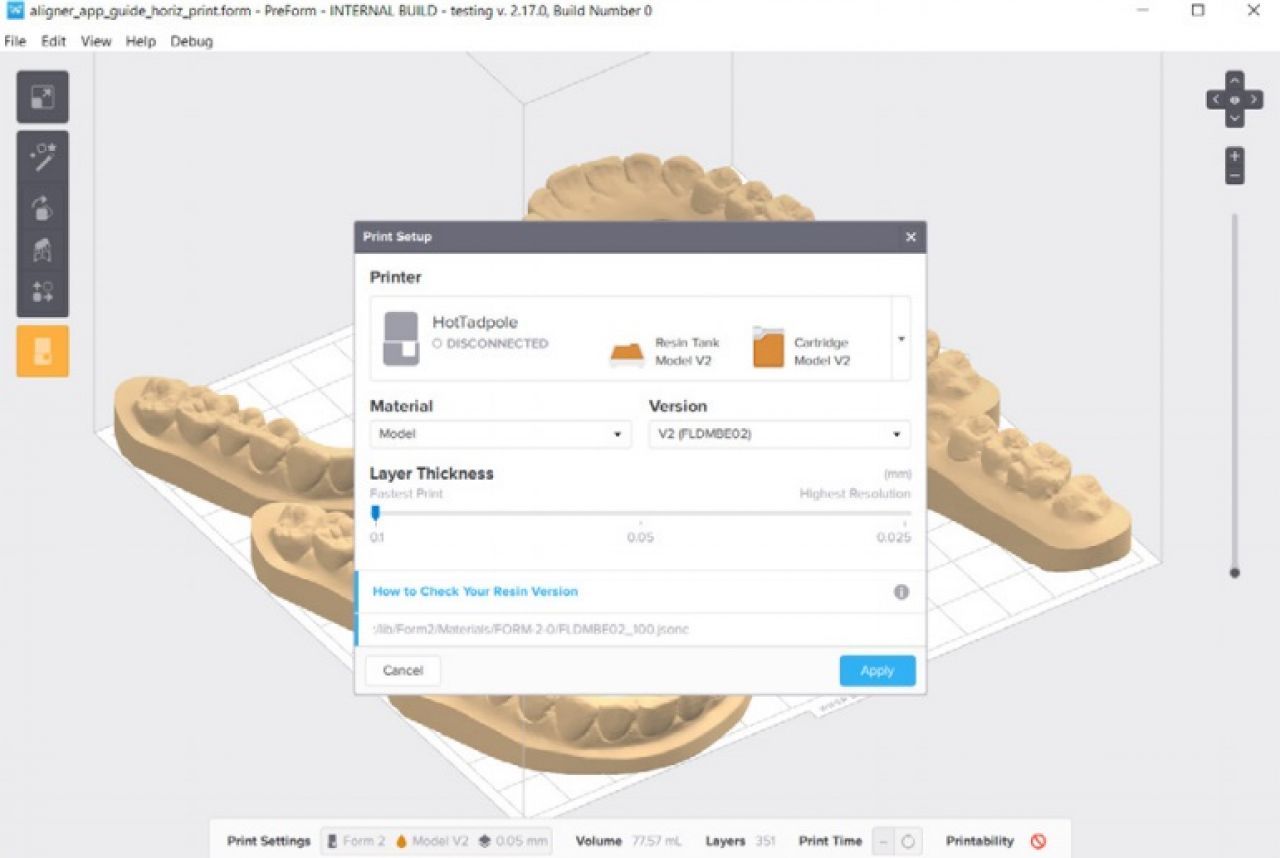

3.2 Настройка параметров печати

В меню «Настройка печати» в PreForm выберите принтер, который будет использоваться на основе его имени, уникальное сочетание двух слов. Выберите «Модель» или «Серый» в меню «Материал» и 0,1 мм для толщины слоя.

Примечание. Анализ точности в печатных ортодонтических моделях показал, что 0,05 мм толщины слоя печати дали лишь незначительные различия в точности, в то время как удваивая время печати. Печать ортодонтических моделей с толщиной 0,1 мм сильно  сокращает время печати, сохраняя при этом клинически приемлемую точность.

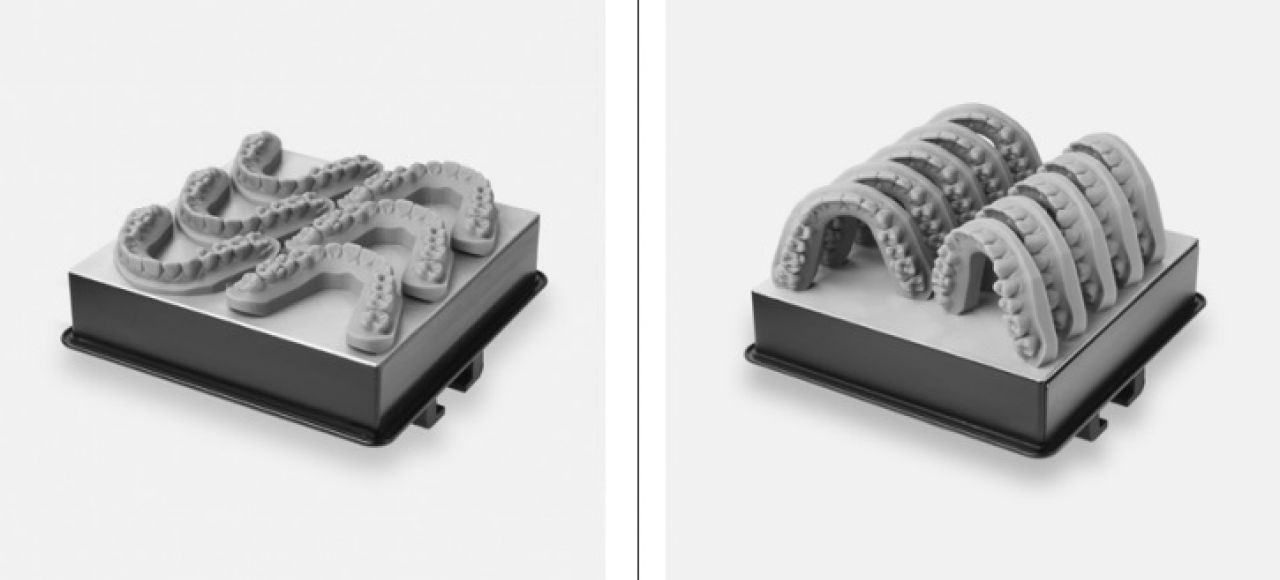

Примечание. Formlabs рекомендует печатать горизонтальные модели для максимальной точности, но многие пользователи Formlabs также имеют успех в вертикальной печати ортодонтических моделей.

При печати деталей непосредственно на платформе сборки модели должны иметь плоскую поверхность.

Инструмент для нарезки с правой стороны можно использовать для двойной проверки правильного ориентации моделей на платформе.

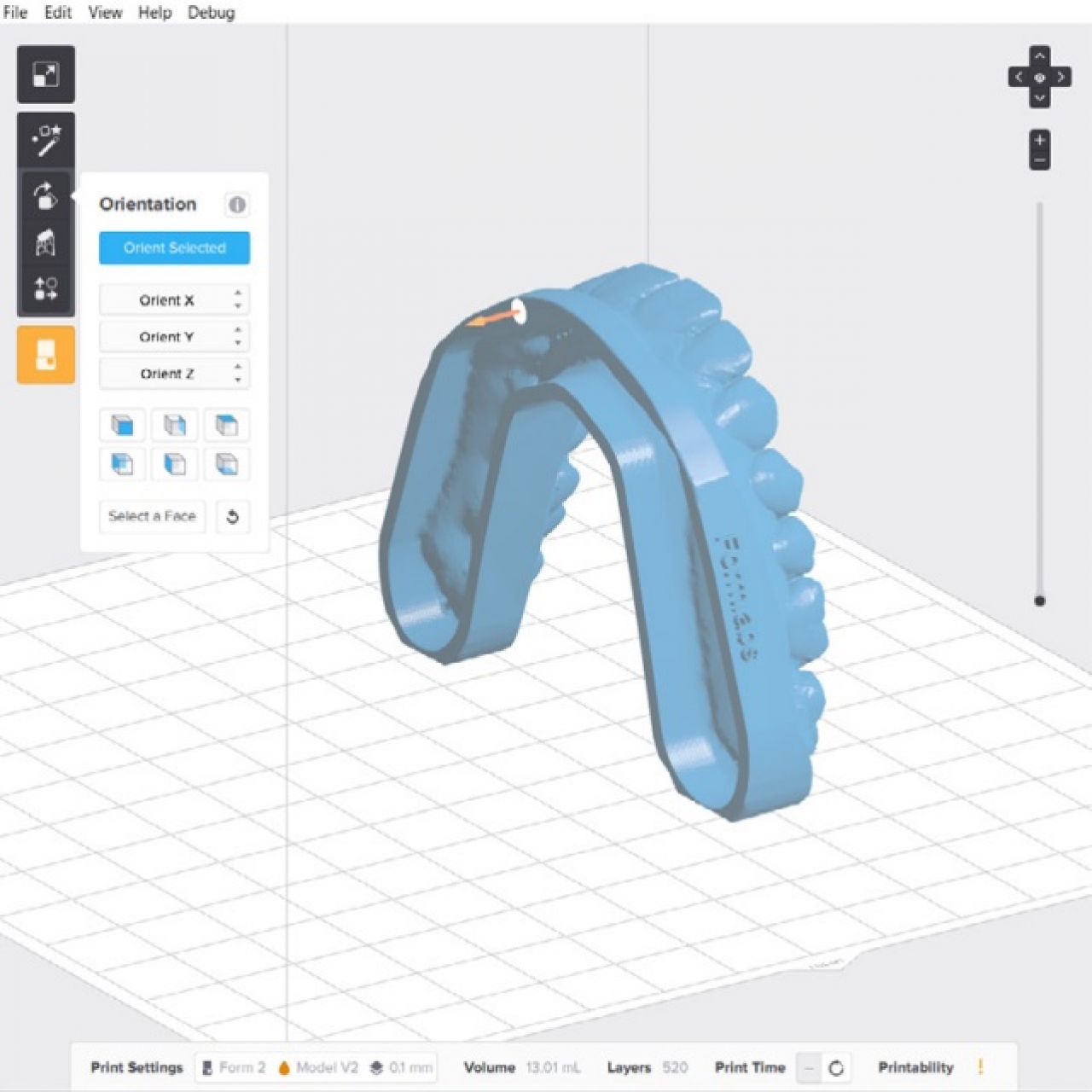

Чтобы сориентировать основание детали непосредственно на платформ, выберите базу модели в Ориентация> Выбрать лицо.

3.3b. Ориентировочные части для печати с поддержками

Печать с помощью поддержек облегчает и упрощает удаление деталей, но

требуется дополнительное время печати для поддержек.

3.3b.1 Ориентируйте модели

Ориентируйте модель с окклюзией вверх.

Рекомендуется ориентировать модели под углом 15 ° или выше. Нижние углы улучшают качество 3д печати. Более высокие углы позволяют печатать более высокую плотность моделей в одной и той же сборке.

3.3b.2 Создание поддержек

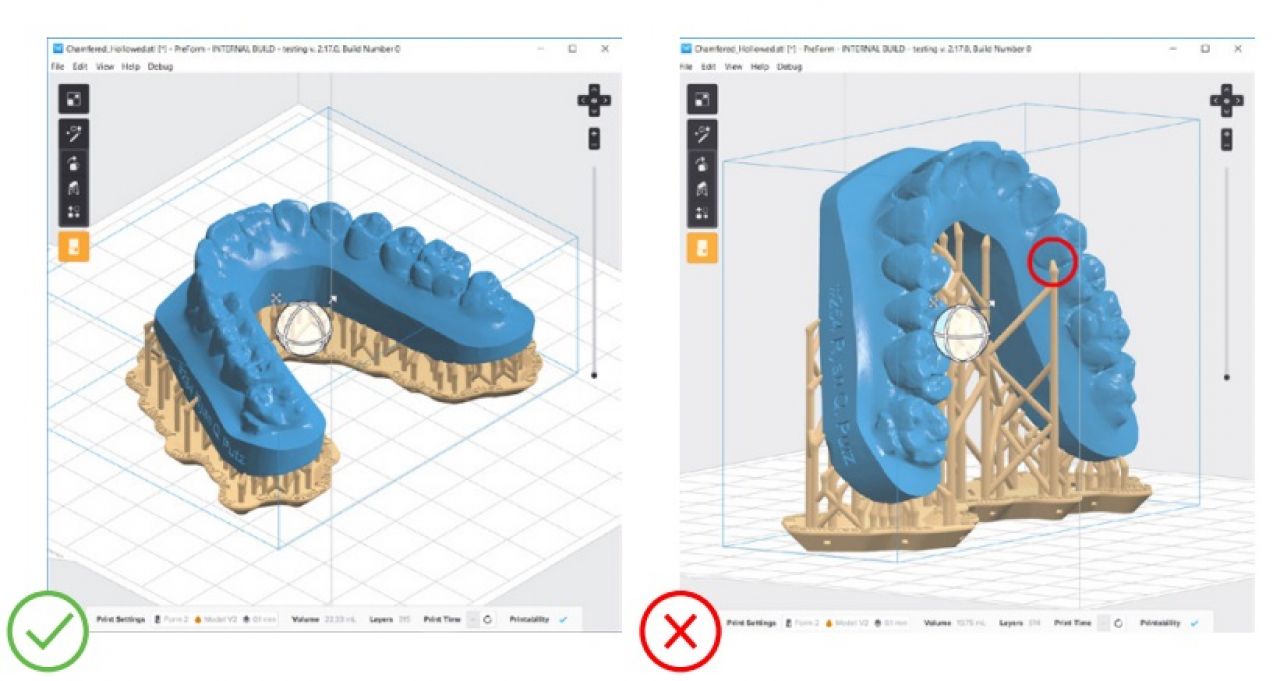

Создавайте опоры, используя функцию автоматического генерации PreForm, затем проверяйте модель, убедитесь, что нет поддержек, касающейся поверхностей зубов или десны. Рекомендуется размер точки 0,7 мм.

Удалите все блуждающие опоры в разделе «Поддержка»> «Редактировать» или сориентируйте модель с менее крутым углом.

3.4 Подготовьте принтер и Фотополимер

Тщательно встряхните полимерный картридж, встряхнув и вращая его несколько раз. Вставите картридж в 3д принтер для стоматологической модели или картридж с серой смолой и платформы для печати в принтер.

3.5 Печать

Нажмите оранжевую кнопку «Печать» в PreForm, затем загрузите задание на принтер. Однажды

печать, нажмите кнопку на принтере, чтобы начать печать.

4. Подготовка

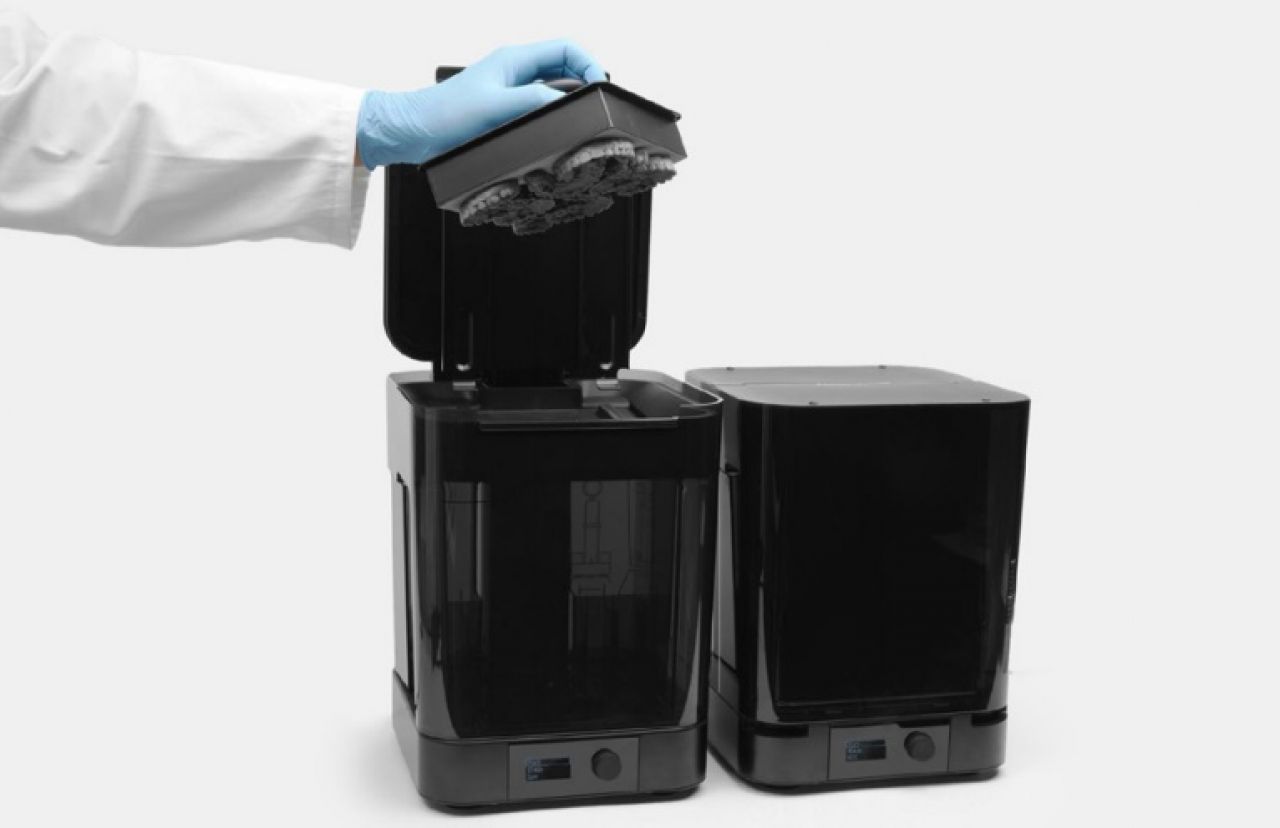

4.1 Промывка деталей

Поместите платформу для печати с моделями, все еще прикрепленными, в Form Wash, заполненный изопропиловым спиртом (IPA), 90%  или выше. В качестве альтернативы удалите модели со сборной плиты и поместите их в корзину для мойки. Установите Form Wash на 10 минут для очистки деталей и удаления излишков смолы с моделей.

Предупреждение! Полые модели, напечатанные непосредственно на платформе печати, будут содержать жидкую смолу в полых областях под моделью. Полые модели должны быть удалены с платформы печати до промывки.

Используя стандартный комплект Finlabs, Formlabs рекомендует использовать Form Wash для оптимального удаления фотополимера и отделки поверхности. При использовании комплекта Finish Kit сначала удалите модели с платформы печати с помощью инструмента для удаления деталей.

Промойте модели в двух ванночках изопропилового спирта (IPA), 96% или выше для начальной ванночки в течение 10 минут и второй ванны в течение 5 минут.

4.2 Снять детали

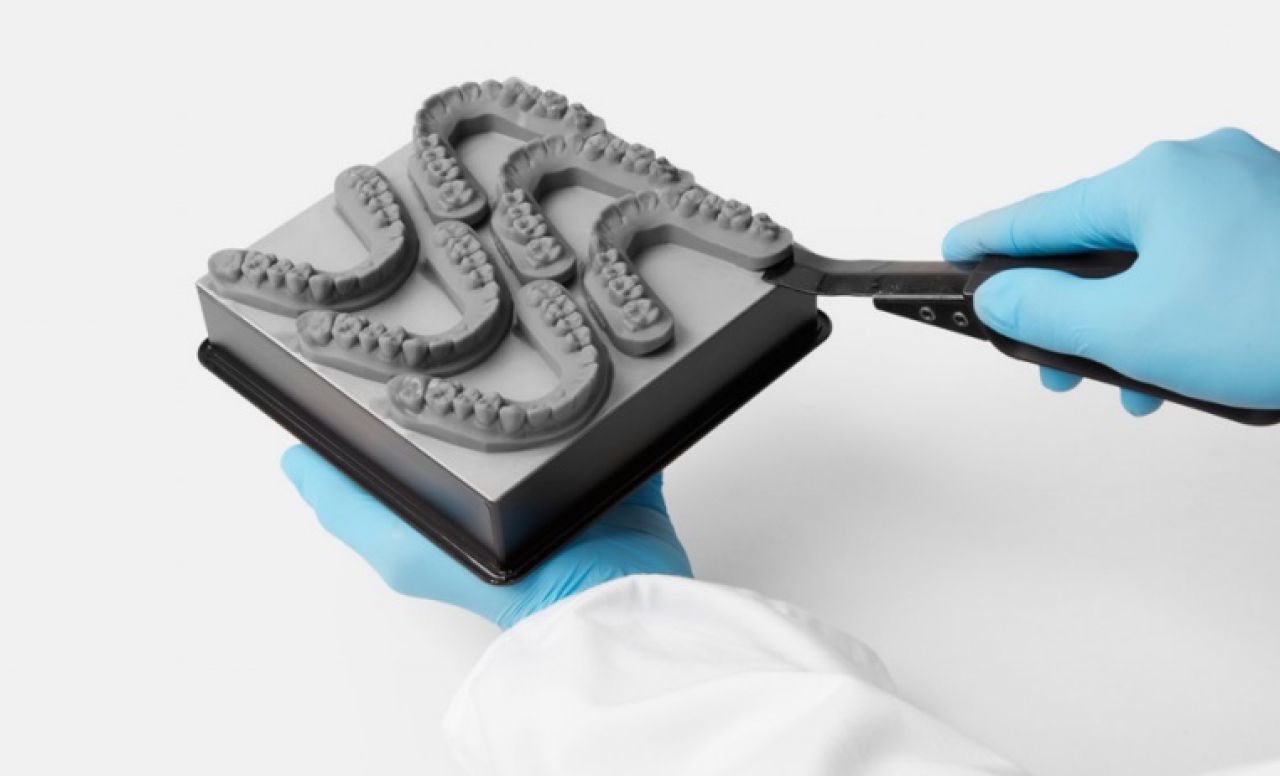

Затем удалите детали с платформы для печати. Для скошенных моделей вставьте прилагаемый шпатель в фаску, затем аккуратно поверните нож из стороны в сторону.

 4.3 Воздух или высушивание

Используйте компрессор, чтобы удалить IPA с поверхностей. Осмотрите детали, чтобы убедиться, что вся не отверждённая смола была удалена. При необходимости повторите промывку. Если источники сжатого воздуха недоступны, просто оставьте детали перед сушкой на воздухе.

4.4 Удалите опоры, если необходимо

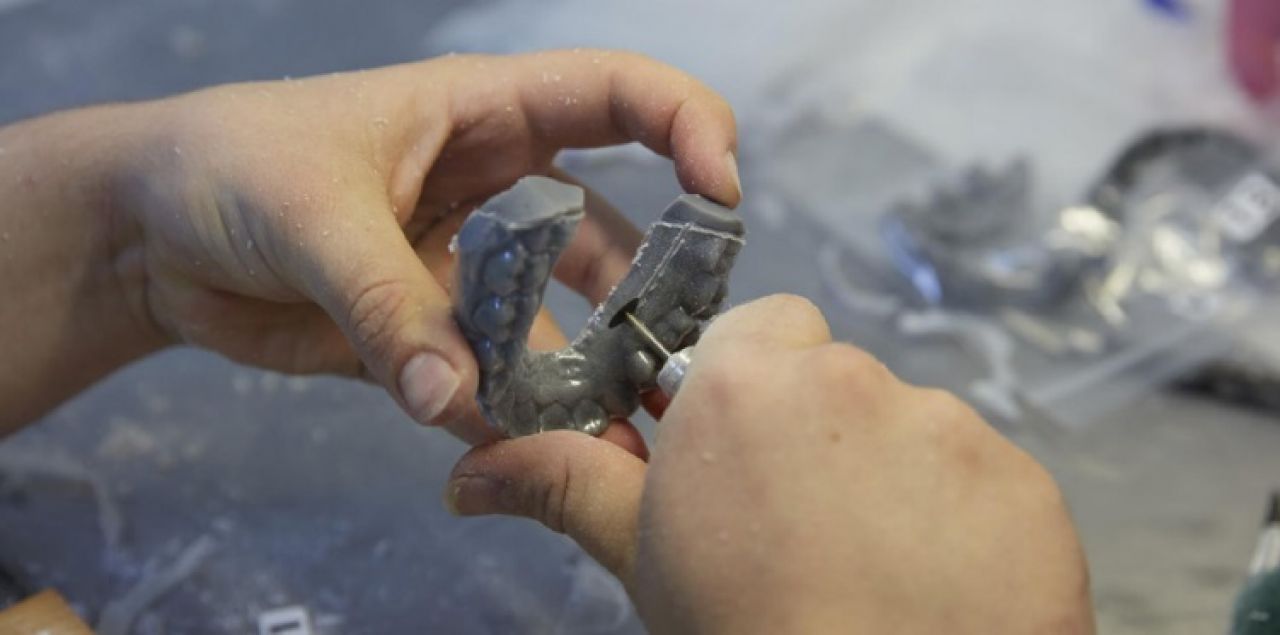

Используйте кусачики, входящие в комплект поставки Formlabs Finish Kit, чтобы аккуратно отрезать поддержки в местах, где они прикрепляются к детали. Соблюдайте осторожность при разрезании опор, поскольку материал может быть хрупким. Опоры также могут быть удалены с использованием других специализированных приборов, таких как режущие диски или круглые режущие инструменты, такие как карбидные боры.

4.5 После отверждения моделей

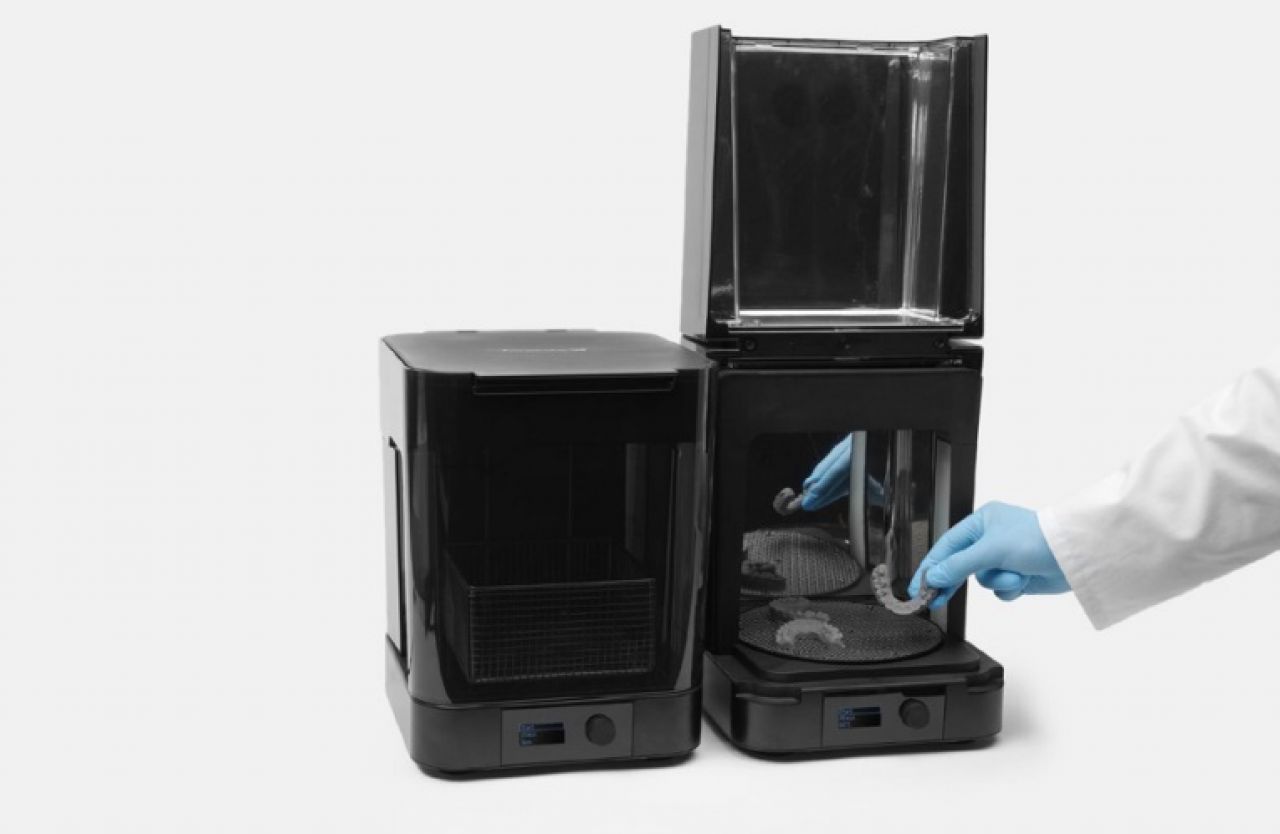

Выставляйте стоматологические модели для освещения и обогрева для оптимальных механических свойств, точности и точности. При использовании Form Cure поместите печатные модели внутрь Form Cure и после отверждения в течение 30 минут при 60 ° C.

5. Термоформовка

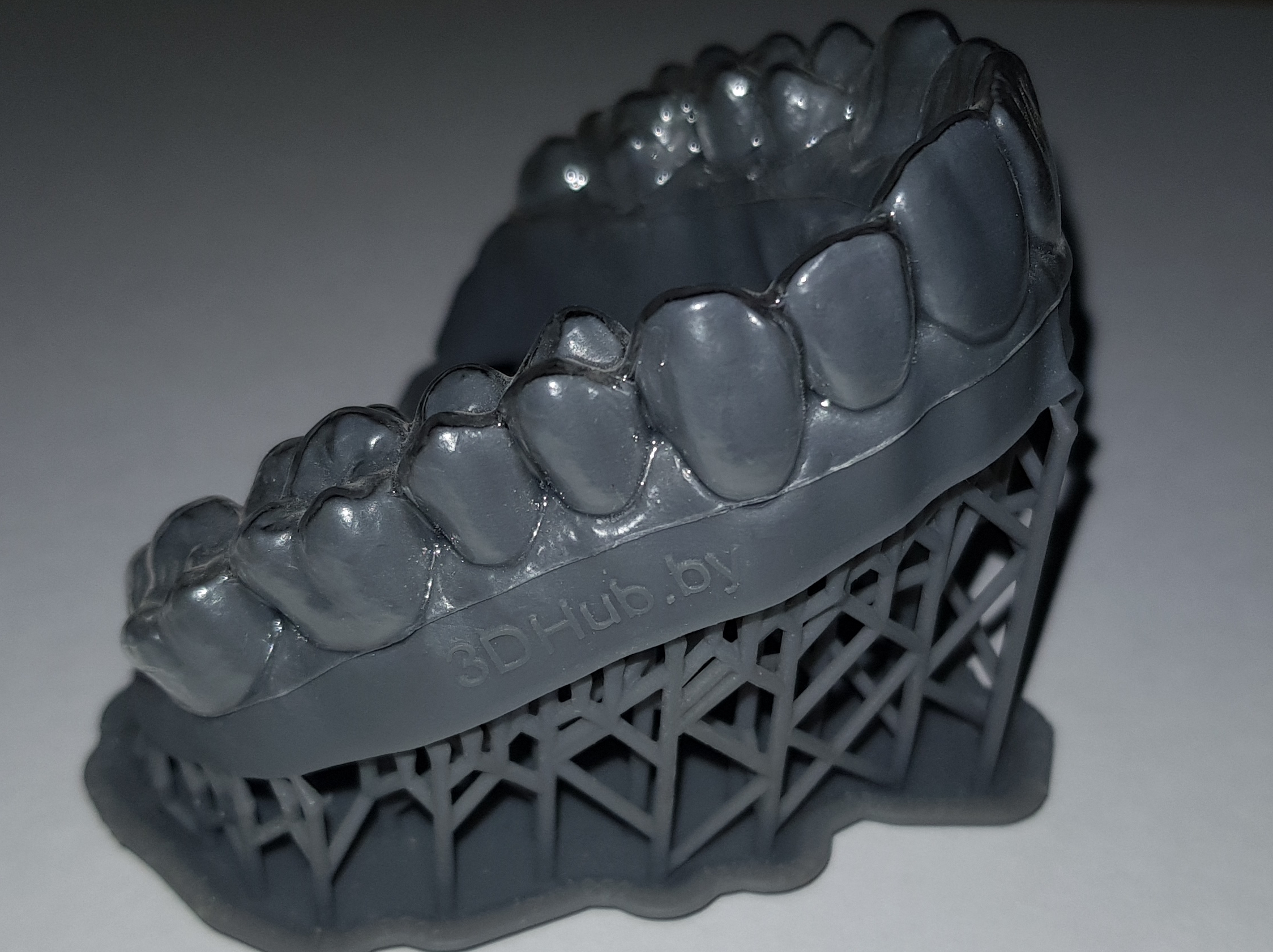

На этом этапе рабочий процесс идентичен традиционному для создания капп и фиксаторов. Используйте машину для термоформования зубов, чтобы сформировать прозрачный элайнер, используйте рекомендуемые настройки для термоформователя и используемого материала. Нужный для вас материал и оборудование для производства элайнеров можно узнать у нас в хабе.

Предупреждение! В зависимости от используемого материала элайнеров, если основание модели слишком высокое, результирующие стенки выравнивателя будут слишком тонкими. Убедитесь, что созданные модели достаточно коротки для рекомендаций, предоставленных производителем. Как правило, рекомендуется поддерживать высоту модели ниже 19 мм.

6. Готово

6.1 Начальный срез

Сделайте начальный срез ниже края десны с помощью поворотного инструмента с приложением алмазного диска, затем удалите выравниватель. Во избежание слияния выравнивателя и модели избегайте использования горячего ножа при удалении выравнивателя из модели.

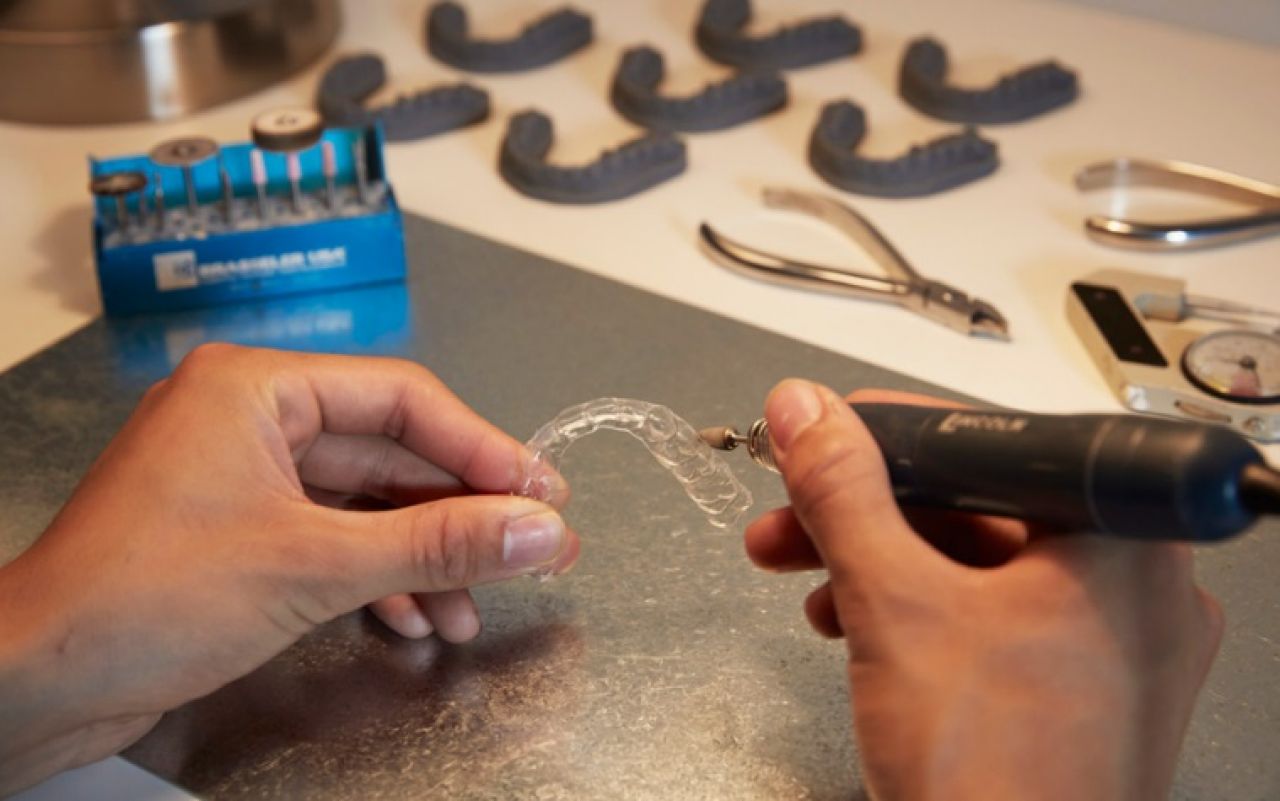

6.2 Зачистка

Гладкие кромки и удалите заусенцы, плотно прилегающие по краю, используя бор машинку. Более толстые насадки могут помочь эффективно подойти к краю десны.

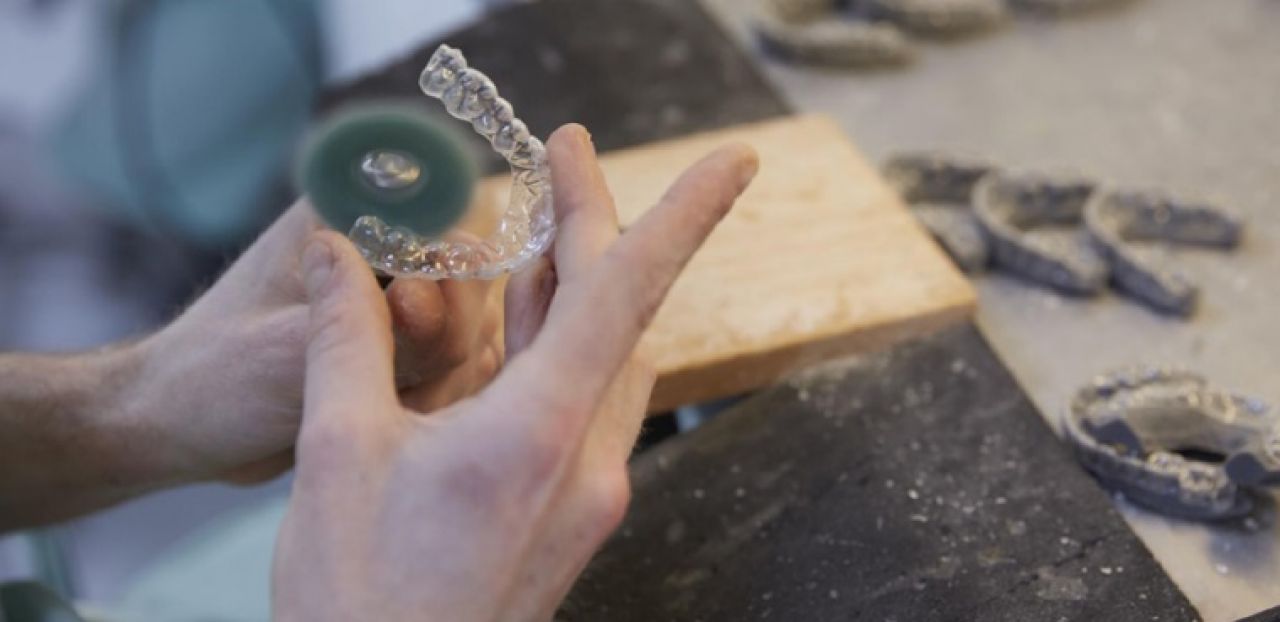

6.3 Полировка

Используйте полировальный диск, чтобы сгладить все края элайнера.

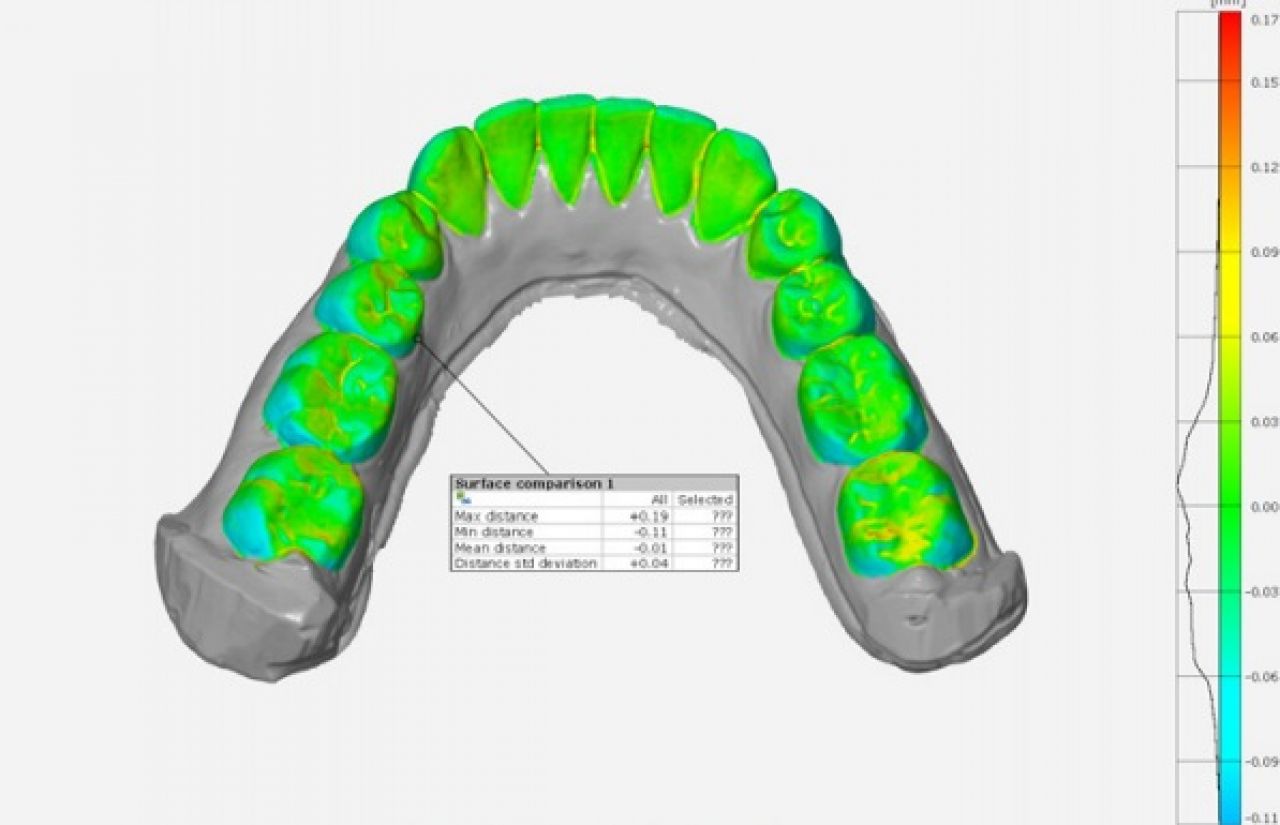

Исследование точности

Глубокое исследование точности показало, что зубной ряд ортодонтических моделей, напечатанных на Form 2, имеет размерность в пределах ± 100 мкм на 85% поверхности, обеспечивая точную клиническую форму. Обнаружено, что это сходно как для Dental model фотополимера , так и для серой смолы(Grey resin), как при толщине слоя 0,05 мм, так и 0,1 мм.
