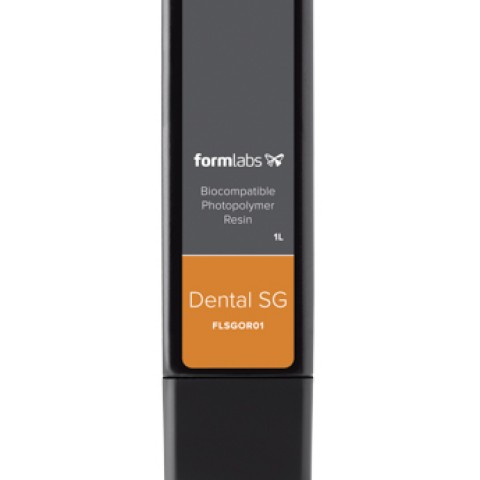

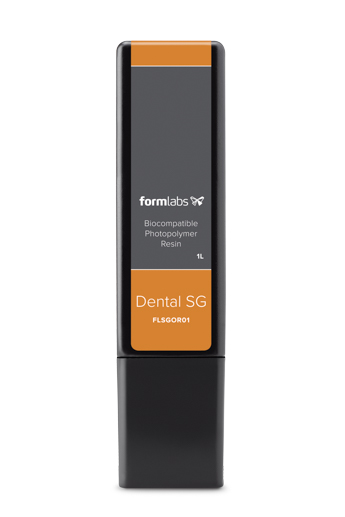

Dental SG Resin

Formlabs From 2 Dental SG

Биосовместимый фотополимер 1 класс.


Фотополимер для  высокоточной 3d печати на принтрере Form 2 биосовместимых стоматологических направляющих, по низкой цене.

Для достижения наилучших результатов рекомендуем печать с помощью Ванночек LT (Long Term). Стандартные емкости для фотополимера могут изнашиваться намного быстрее. Узнайте больше о совместимости смоляных резервуаров для материалов Formlabs у нас в хабе.

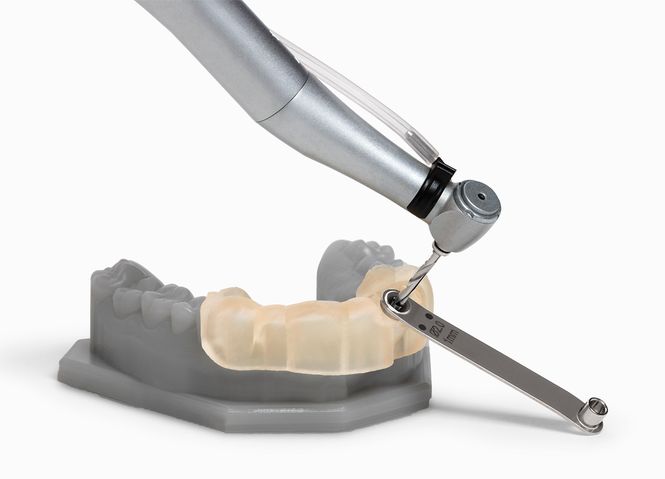

Dental SG Resin предназначена для профессионалов в стоматологии. Научитесь печатать, стерилизовать и постобрабатывать dental SG, чтобы подготовиться к операциям.

Смола представляет собой биосовместимую смолу класса I (EN-ISO 10993-1: 2009 / AC: 2010, USP Class VI). Dental SG можно распечатать только с помощью 3D-принтера Formlabs Form 2. Он предназначен для стоматологических хирургических направляющих или аналогичных применений. Dental SG можно стерилизовать с использованием автоклава, что позволяет использовать его непосредственно в операционной. Dental SG можно использовать в течение 24 часов во рту в одном месте.

Необходимо:

Программное обеспечение для планирования лечения имплантатом - можнополучить консультацию у нас в хабе
Системы визуализации и сканирования
Form 2 3D-принтер
Formlabs комплект для обработки
Dental SG Resin - фотополимер
Form Cure -полимеризатор
Этап 1: Планирование лечения и разработка хирургического руководства
Планирование лечения имплантата
Хирургические направляющие напечатные на 3д принтере разработаны на основе анатомии пациента с использованием программного обеспечения для планирования имплантации.

В программном обеспечении для планирования имплантатов врачи планируют лечение с использованием данных CBCT пациента и шаблона для желаемого финального протезирования. В зависимости от типа устанавливаемого импланта, расположения, угла, глубины, конкретной системы имплантатов и хирургического набора.

После планирования лечения планируется создать хирургические направляющие для частичного или целого зубного ряда. Экспортируйте цифровую модель хирургического шаблона в формат .STL или .OBJ. Выберите программное обеспечение для планирования лечения, которое позволяет экспортировать3д модель.

ВНИМАНИЕ!
При проектировании для печати Formlabs рекомендует толщину стенок 3 мм или больше для хирургических шаблонов, напечатанных изфотополимера Dental SG. Выберите толщину стенок в программноом обеспечении; правильная геометрия обеспечивает прочность и жесткость, в то время как направляющая вставлена ​​и удалена из рта.
Этап 2: Подготовка к печати в Preform
Импортируйте модель в PreForm для подготовки печати. Все модели в SG фотополимере печатаются слоем в  50 микрон. Основные слои поддержек печатаються слоем в 300 микронн, чтобы уменьшить общее время печати. Настройки печати тщательно разработаны и оптимизированы для скорости печати и точности печати.

Основными этапами подготовки печати являются: ориентация,  выставление поддержек, печать.

Подготовка к точности и успеху
Для точной печати с использованием смолы Dental SG выполните два основных требования к моделированию:

Не ставьте точки поддержек на окклюзионные поверхности.
Не ставьте точки поддержек на направляющие втулки или поверхности.
В тех случаях, когда Preform генерирует точки поддержек на этих местах, потребуется очистка после обработки. Проверьте размещение поддержек во время шагов подготовки печати Orient и Support.

ВНИМАНИЕ!

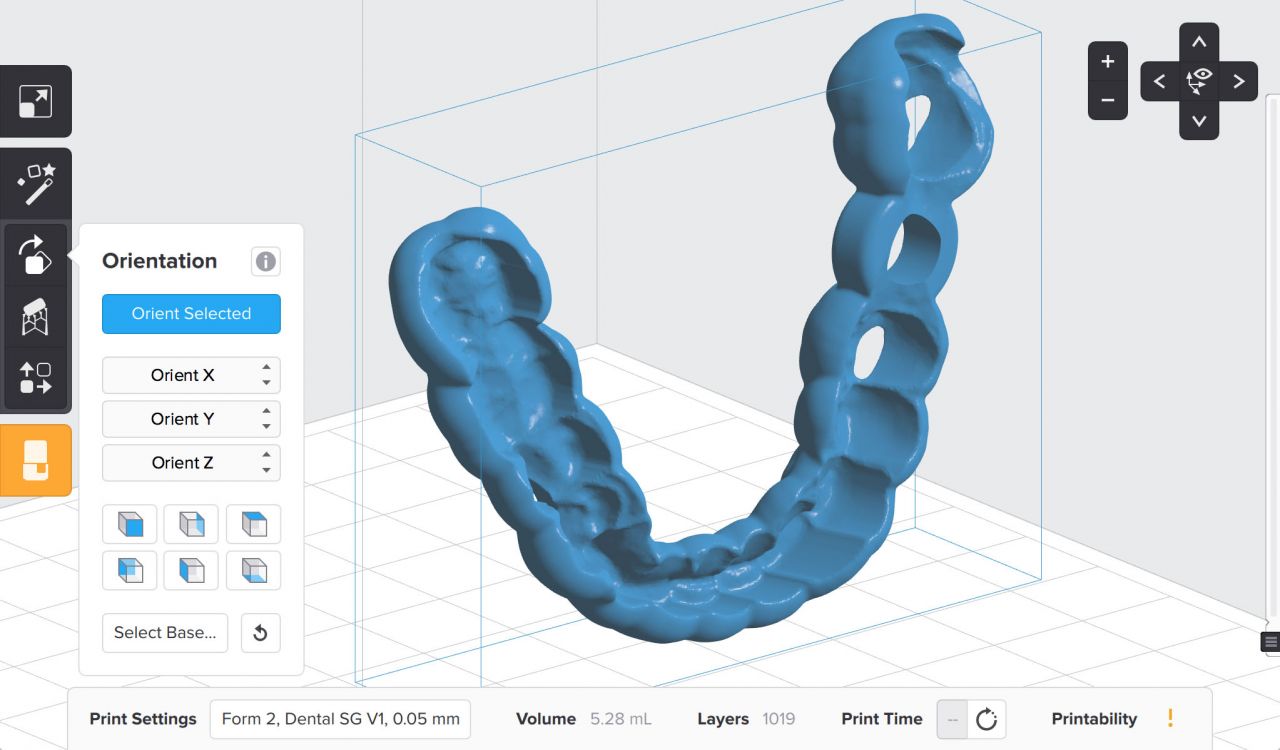

Избегайте размещения опорных точек на окклюзионных поверхностях. Самый простой способ предотвратить неправильное расположение точкек поддержек - сориентировать окклюзионную поверхность вверх от платформы печати.




ВНИМАНИЕ!
Используйте PreForm для осмотра и удаления  точекподдержки из отверстий и окклюзионных поверхностей. После первоначального создания поддержек проверьте местоположение точек поддержки. Если к направляющим отверстиям или окклюзионным поверхностям прикреплены любые опорные точки, удалите их вручную.

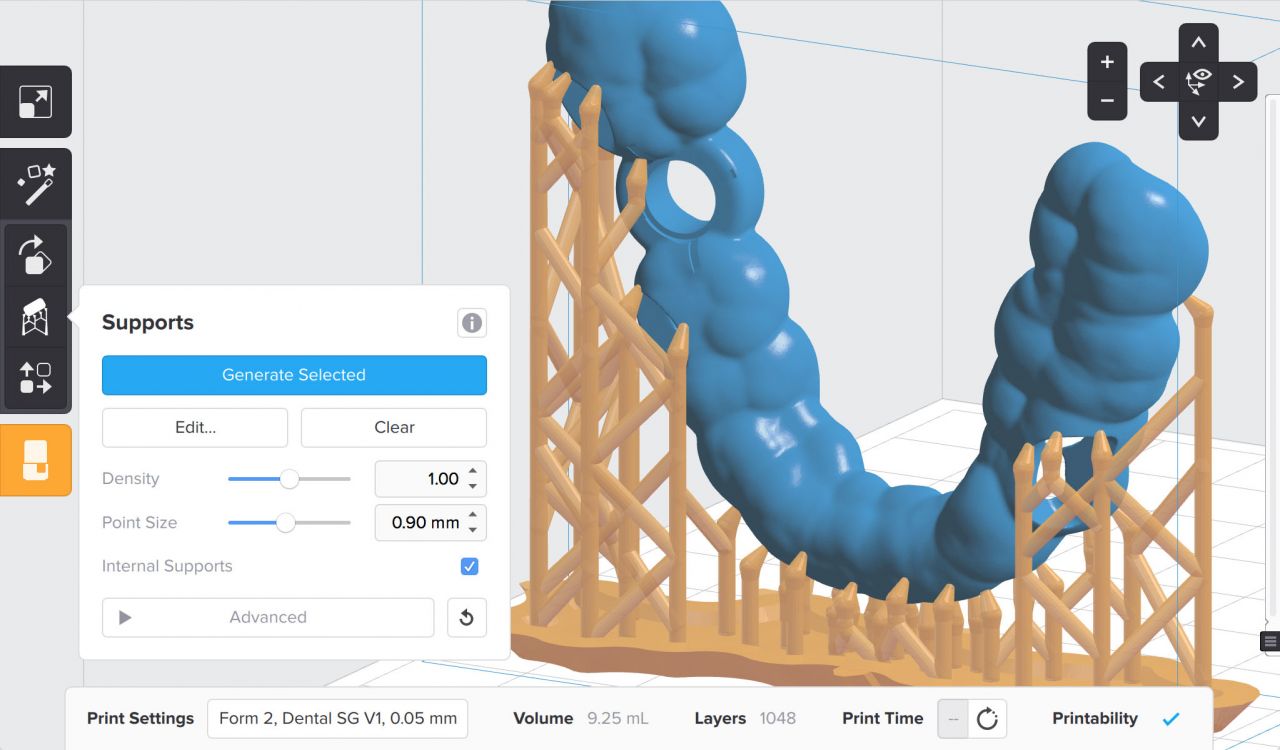

Пример хорошо поддержанного хирургического iшаблона, подготовленного в PreForm


Этап 3: Печать на Form 2
Загрузите файл в From 2. Пока модель находится в процессе загрузки печати, встряхните зубной картридж для смолы SG в течение 5 минут. Вставьте картридж вместе с резервуаром для смолы и начните печать.

Износ ванночки
Смола dental SG  заставляет  емкости изнашиваться быстрее, чем другие смолы Formlabs. Это помутнение может влиять на точность печати. Используйте новый резервуар для смолы с каждым новым картриджем из смолы Dental SG.

Влияние помутнения танка на точность печати
Формы 2, отклонения между печатными образцами и предполагаемой печатью находились в пределах +/- 100 микрон на 93% площади окклюзионной поверхности. Точность рассчитывается путем сканирования печатных моделей в настольном оптическом сканере.

Точность печати ухудшается с течением времени, когда смоляные резервуары становятся все более мутныйми.

Этап 4: пост-обработка
После печати, ополаскивания, сушки, после отверждения и сборки направляющих. Следуйте инструкциям по использованию для обеспечения биосовместимости. Печать может быть подвергнута паровой стерилизации в автоклаве.

Промывка печати

Шаблоны должны быть промыты изопропиловым спиртом (IPA, рекомендуем 96%) в течение 5 минут для очистки и удаления жидкой смолы перед последующим отверждением. Не оставляйте детали в IPA более 20 минут, так как это может привести к образованию микротрещин и ссадин в печатной поверхности. Чтобы автоматизировать процесс промывки, FormWash моет печать изопрапилом и достает после установленного времени. Осмотрите детали.

Требования для пост полимеризации
Детали должны быть должным образом отверждены в соответствии с инструкциями по использованию. После полимеризации происходит изменение цвета от полупрозрачного желтого до полупрозрачного апельсина. Время отверждения зависит от интенсивности света и от внутренней температуры камеры.

При использовании  dental SG Resin с Form Cure, обратитесь к настройкам времени и температуры Form cure  разработанных специально для отверждения dental SG. Эти настройки после лечения были разработаны специально для стоматологических хирургических руководств и приемлемы для биосовместимости и прочности шаблонов.

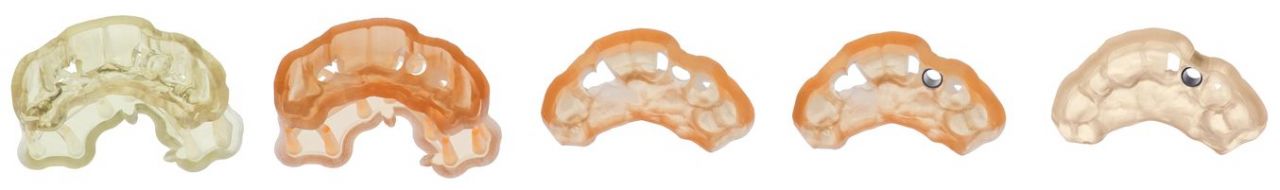

После отверждения происходит изменение цвета от полупрозрачного желтого до полупрозрачного апельсина. Этапы слева направо: отпечатанные, после отверждения, готовые, собранные, стерилизованные.

Снятие поддержек
Удалите опоры после после отверждения, чтобы гарантировать, что детали не деформируются после отверждения. Используйте кусачики, входящие в комплект поставки Formlabs Finish Kit, чтобы аккуратно отрезать опоры в том месте, где они прикрепляются к вашей модели. Соблюдайте осторожность при отщипывании опор, поскольку материал после отверждения может быть хрупким. Таким образом, опоры могут быть удалены с использованием других специализированных приборов, таких как режущие диски или инструменты для круглой резки.

Сборка

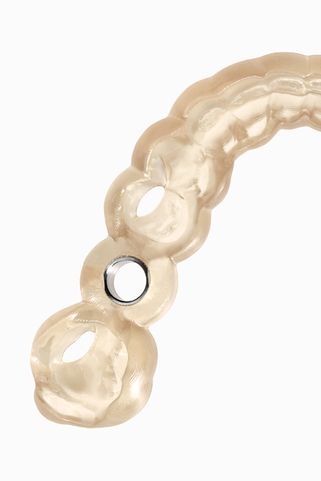

Соберите детали с титановыми направляющими втулками перед стерилизацией в автоклаве.

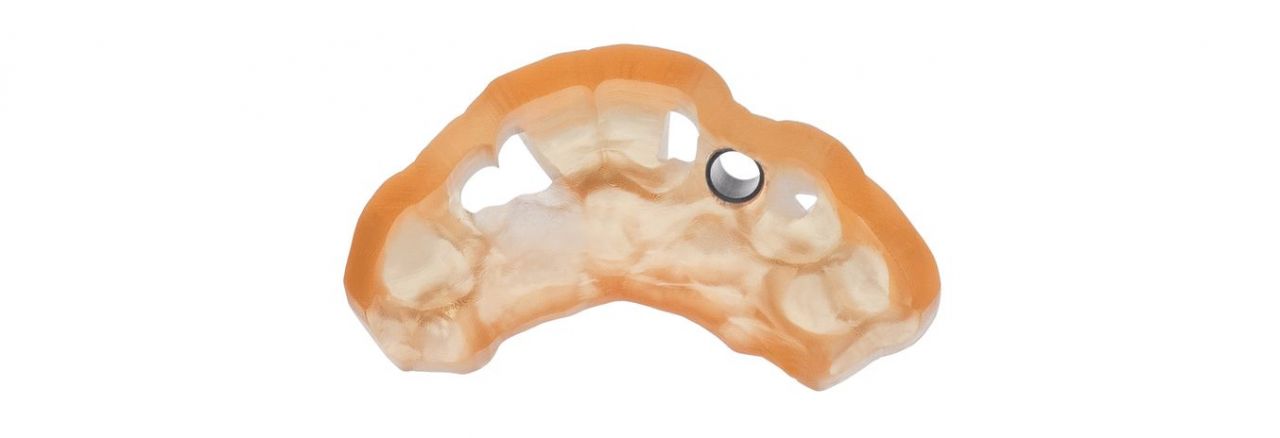

Полностью обработаный шаблон, собранный с титановой направляющей втулкой, готовая к стерилизации.
стерилизаци


Стерилизуйте  dental SG в автоклаве после полной отмывки, сушки, после отверждения и сборки.  Рекомендуемые предварительные настройки в автоклаве составляют 121 ° C в течение 15 минут, 134 ° C в течение 6 минут или 138 ° C в течение 3 минут. Печать dental SG  также может быть стерилизована путем гамма-стерилизации.

Если требуется дезинфекция, используйте нехимические продукты. Если это невозможно, раствор этанола рекомендуется для дезинфекции.

 ВНИМАНИЕ!
Перед стерилизацией детали должны быть правильно промыты в IPA, полностью высушены и после отверждения в соответствии с инструкциями по применению. Перед автоклавированием тщательно осмотрите детали на наличие трещин или микроабразивов.
