Программное обеспечения для моделирования и реверс-инжениринга - SOLIDEDGE
Solid Edge — система твердотельного и поверхностного моделирования, в которой реализованы как параметрическая технология моделирования на основе конструктивных элементов и дерева построения, так и технология вариационного прямого моделирования.

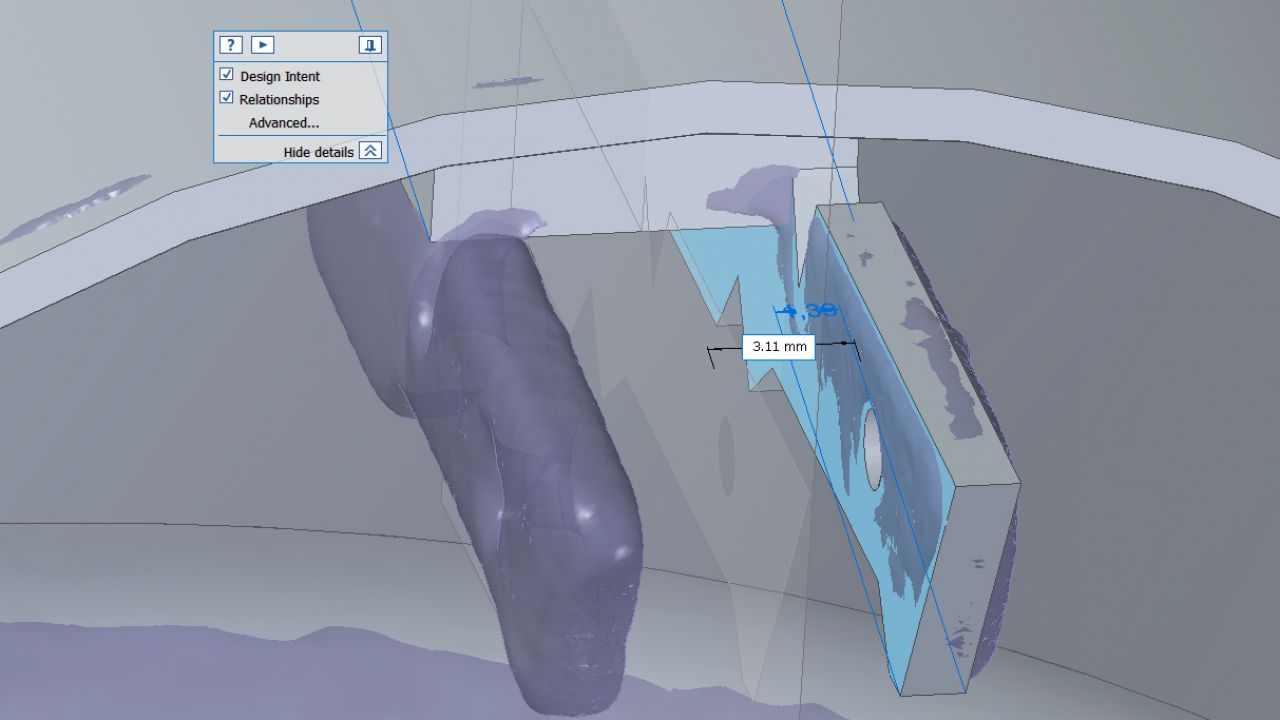

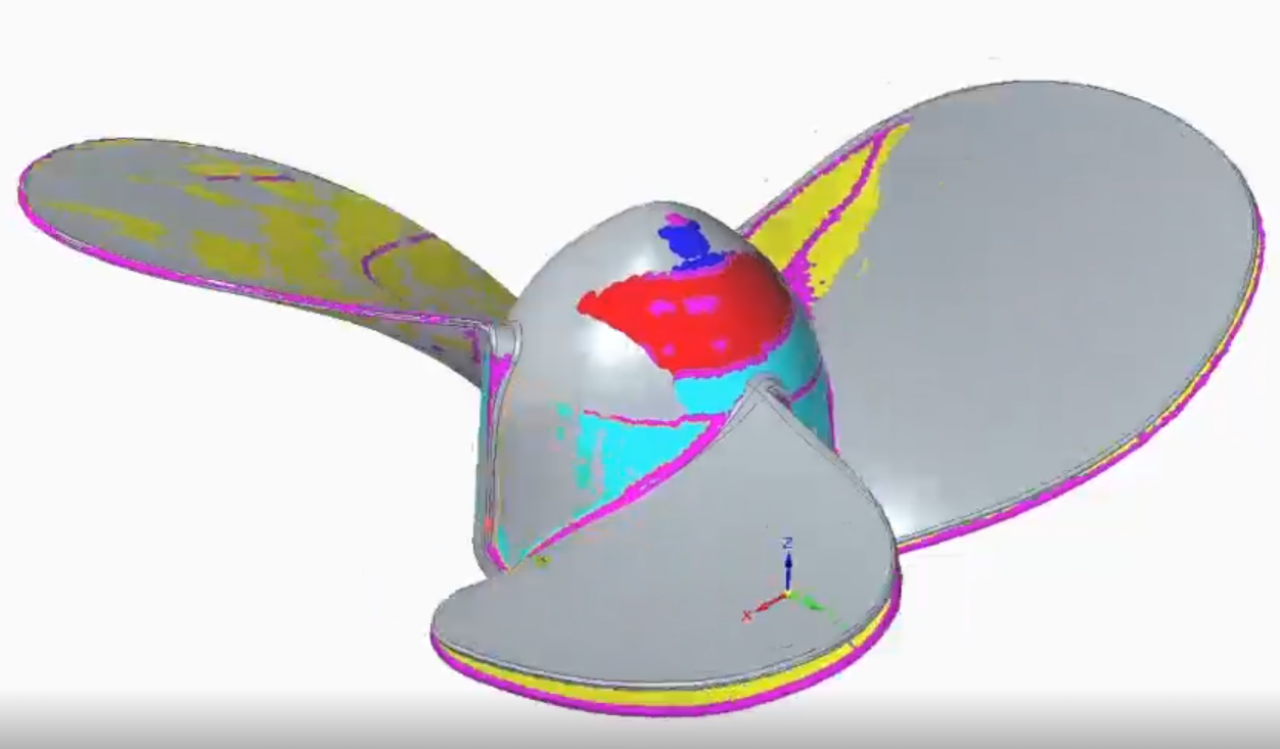

В Solid Edge присутсвует удобный функционал доработки сетки, исправление ошибок при иморте и подготовить модель для дальнейшей работы. После подготовки модели, в программе можно выделить зоны и извлечь из них поверхности, которые можно изменять с помощью стандартны инструментов.
Отсканированные модели, за частую, требуют предварительной подготовки, в SolidEdge решили эту проблему набором инструментов, который помогает исправить сетку, защить отверстия, перестроить топологию, сгладить либо уменьшить количество точек. Благодаря этому инженеры могут подготовить модели к последующему моделированию либо производству.

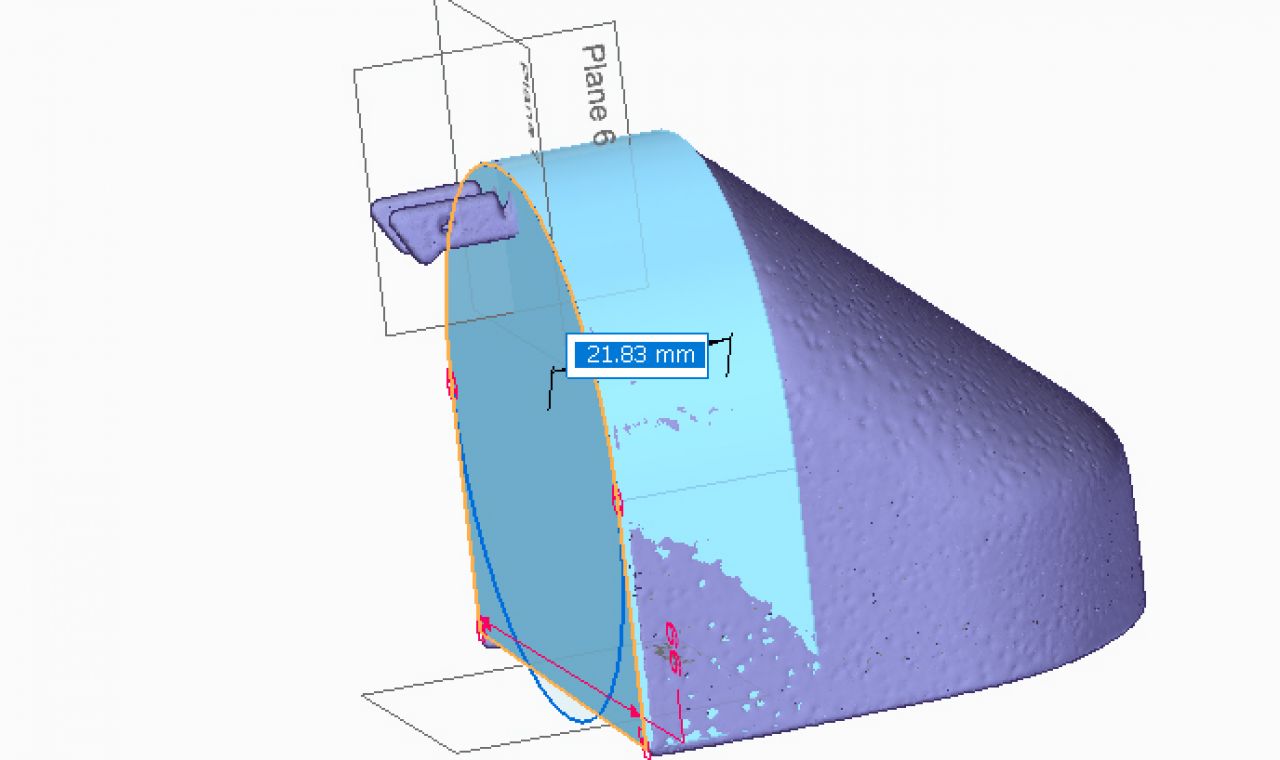

Удобство обратного инжиниринга становится невероятно простым и быстрым, когда вы понимаете, что на основе импортированной модели можно создавать параметрические поверхности. В Solid Edge есть возможность не только созадвать грани, на основании полученной модели, но и использовать в качестве поверхности целые области.
