Сравнение 3д Моделей

Проверка качества

Точность и высокое разрешение нашего лазерного сканера Shining Freescan X7 делают его идеальным инструментом для контроля качества. Он быстро и точно фиксирует сложную трехмерную форму целых небольших объектов или сложных деталей более крупных объектов.

Наш сканер способен воссоздать каждую часть объекта, от острых краев до геометрии поверхности, и каждую крошечную деталь между ними. Результирующая 3D-модель может быть наложена на исходный 3D-файл САПР, что позволяет детально сравнить модели «как сделано» и «как разработано». Это быстрый и эффективный способ гарантировать отсутствие дефектов в детали до, во время или после производства.
Отклонение Анализ

Процесс

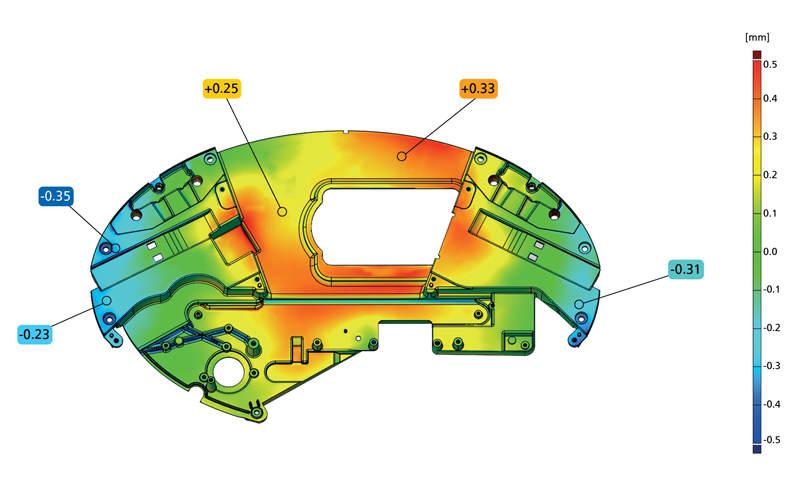

После того, как мы постобработаем полученные данные точек облачности, объединив их в высокоточное представление полигональной сетки исходного отсканированного объекта, мы экспортируем модель в наше программное обеспечение для анализа отклонений. С наложением 3D скана и оригинальной 3D CAD модели мы можем непосредственно провести сравнение между ними, измерить любые отклонения в пределах заданного допуска и создать четкую и окончательную карту отклонений.
Эта карта может быть использована в качестве инструмента для немедленного определения наличия дефектов в детали, точности ее исходной модели и проверки соответствия качества изготовленной детали.

Контроль качества

Отклонения каждой позиции могут быть легко получены путем сравнения трехмерных данных и оригинальных чертежей САПР, что обеспечивает большое удобство для определения размеров сложных объектов и кривой поверхности. Кроме того, подгонка данных способствует получению данных соосно, шага отверстия, а также зазора сборки и 2D-размеров.
